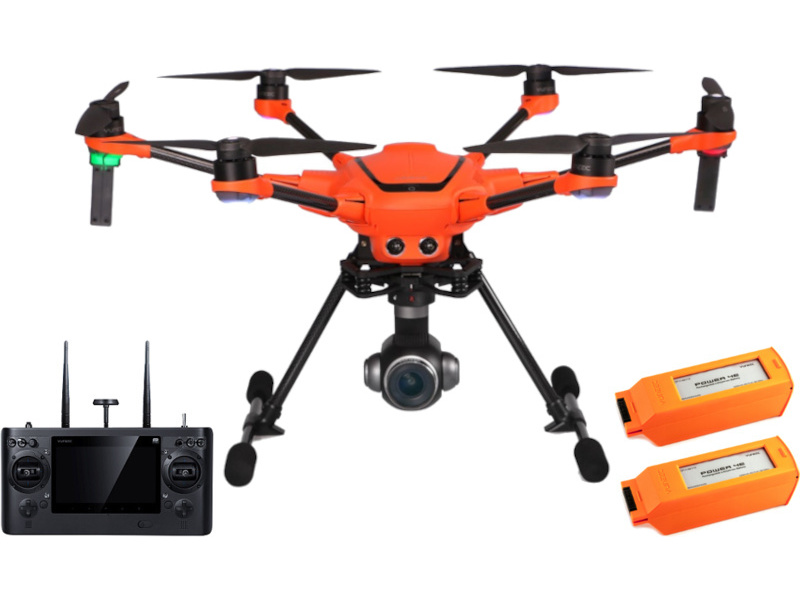

Obsahem balení je sestavený dron Yuneec H520E s kamerou E90x, vysílač ST16E, 2x pohonný Li-ion akumulátor 4S 15.4V 6200mAh, Li-ion akumulátor 3.7 V 8700 mAh do vysílače, nabíječ, síťový zdroj pro nabíječ, sluneční clona, popruh na krk, adaptér do auta, sadu vrtulí, 2ks náhradní vrtule A, 2ks náhradní vrtule B, návod k použití CZ, manuál EN, DE, FR, ES, IT.
Jak poznáte zboží z oficiální ASTRA distribuce?
Provozní příručka je nezbytnou součástí dokumentů k získání licence, pro komerční použití dronu.
Jak získat provozní příručku zdarma?

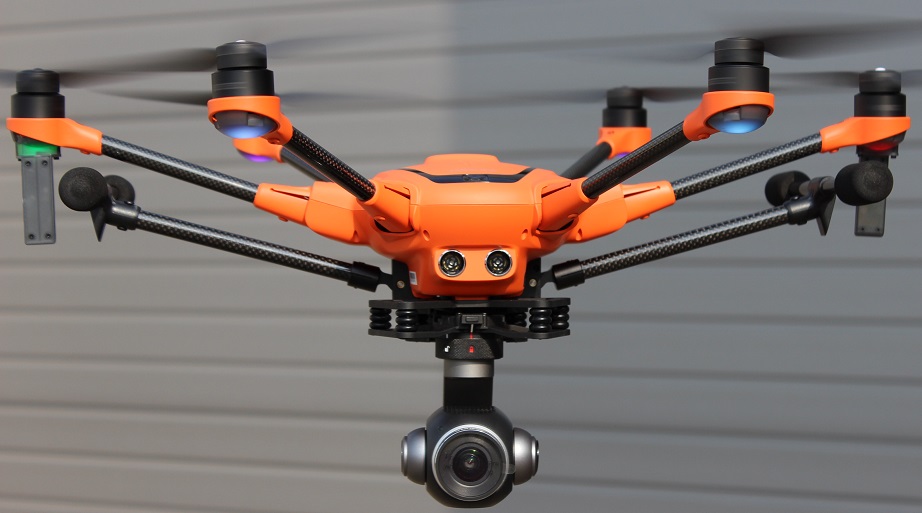

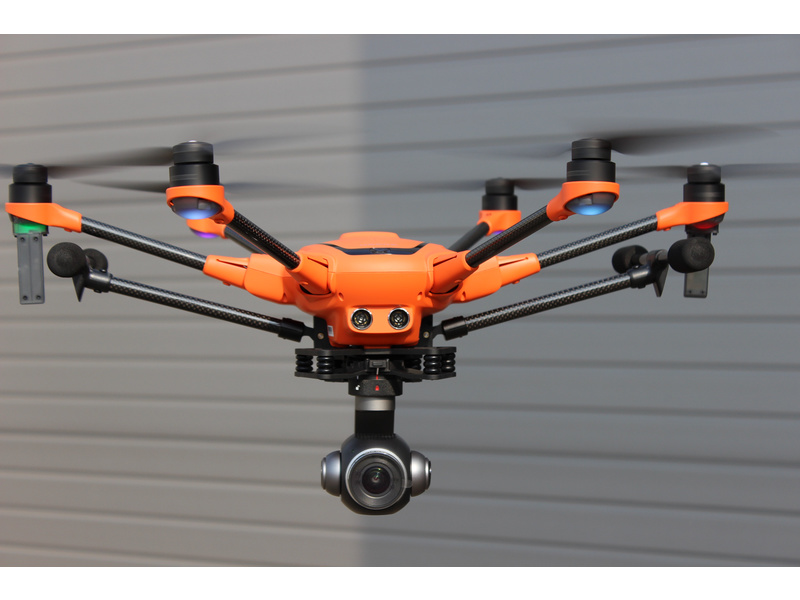

Profesionální dron Yuneec H520E, pro komerční použití. Podpora plánovacích misí s automatizovaným letem, pro 2D/3D mapování a fotogrammetrii. 6-ti rotorové uspořádání pro maximální bezpečnost, zatahovací podvozek, sklopné ramena a rychlé nasazení vrtulí, pro snadný transport. Nový OFDM modul s dosahem Wi-fi video signálu až 3.5 km. Špičkový ovladač ST16E s integrovaným 7" displejem a systémem Android. Nový 30-pinový X-konektor pro volitelné kamery. Baterie s vyšší kapacitou 6200mAh a přibližnou dobou letu 25 min.
Model H520E byl vyvinut pro inspekce, mapování objektů s nejvyššími standardy a profesionální záběry. Důraz byl kladen na dlouhou dobu letu, bezpečnost a flexibilitu. Jedná se o špičkový profesionální dron s novým designem, se spolehlivým přesným kompasem, stabilním a přesným letem a řadou bezpečnostních prvků. Díky tomu je H520E dokonalým dronem pro profesionály a ambiciózní soukromé uživatele.

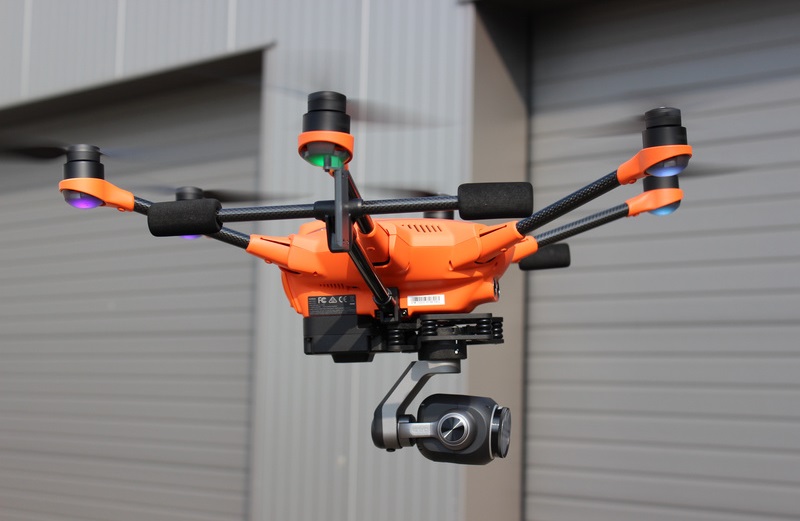

Kamera E90X s 3-osým gimbalem, pořídí špičkové 4K video a dech beroucí fotografie. Snímač poskytuje výjimečný dynamický rozsah a výborný poměr signálu k šumu. Dokonale vyladění gimbal s přesností +/- 0,02 °, zajistí perfektně ostrý a stabilizovaný obraz za všech okolností. Kamera E90X využívá 20Mp 1" CMOS senzor a výkonný H2 čip pro zpracování.
Funkce přiblížení umožňuje uživateli digitálně přiblížit a oddálit obraz, pomocí gesta dvěma prsty na obrazovce ovládací stanice ST16E. Kamera umožňuje až 8x digitální zoom, přičemž 4x zoom je bezztrátový.

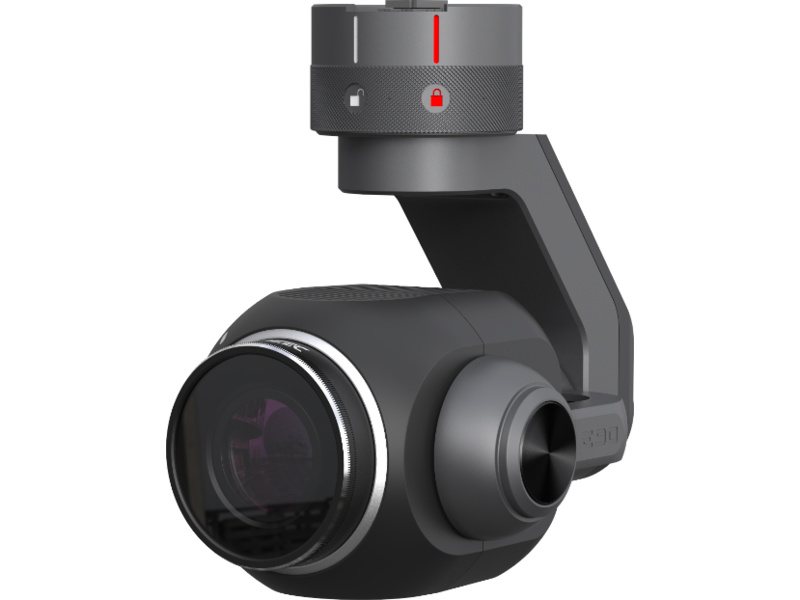

Kamera E90X využívá snímač CMOS s vysokou clonou o úhlopříčce 1 palce, který dokáže zachytit statické snímky s rozlišením 20 megapixelů. Kamera E90X s ekvivalentem ohniskové vzdálenosti 23mm, poskytuje širokoúhlý obraz pomocí systému celoskleněných čoček s nízkým zkreslením a minimálním rozptylem čoček. Objektiv lze osadit ND filtry 40.5mm pro maximální flexibilitu použití a výborné záběry.
Kamera je upevněna na 3-osém gimbalu, vyladěným s přesností +/- 0,02°, který zaručuje perfektně ostrý a stabilizovaný obraz. Gimbal má rotaci -+165° v ose Yaw a klonění +3° až -90°.
Kamera je vybavena novým X konektorem, kompatibilní s dronem H520E.
Dron je vybaven větší pamětí a výpočetním výkonem, pro plánovací mise a neustále se vyvíjející aplikace. Dron je díky výkonnější elektronice také připraven na budoucí přídavná zařízení (například RTK).

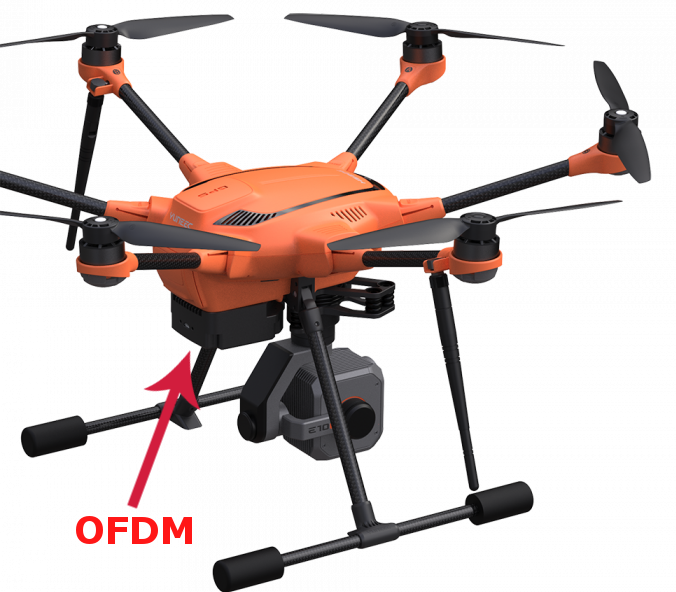

Novým OFDM modul umožňuje spolehlivý přenos Wi-Fi video signálu až na vzdálenost 3.5 km.
Nový 12-pioný konektor baterie poskytuje bezpečný přenos proudu do dronu. Konektor má vyveden každý článek zvlášť, namísto dosavadního silového konektoru s celkovým vyšším napětím. Nový mikrospínač v bateriové loži pro správné zapojení akumulátoru.

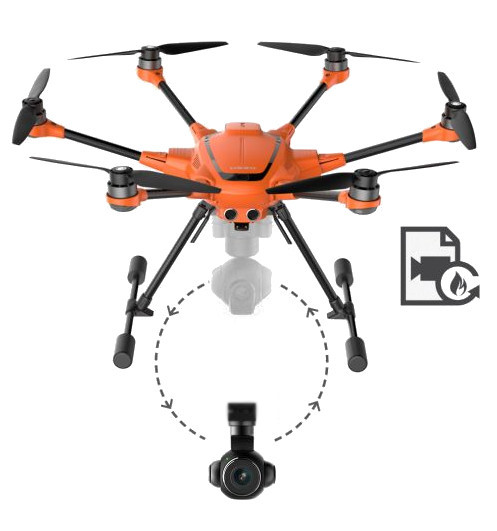

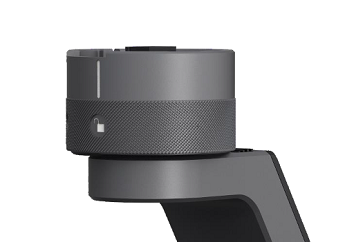

Vylepšený X-konektor patice kamery, bezpečně fixuje kameru pod dronem a zároveň umožňuje snadnou výměnu kamery. Konektor nově slouží pro přenos video signálu do OFDM modulu a z něj následně do vysílače ST16E.
Systém 6-ti rotorů zajišťuje přesný let, a to i v silném větru. Výkonný procesor určuje přesnou polohu zařízení H520E pomocí satelitních systémů GPS, GLONASS a GALILEO.
Vestavěné ultrazvukové senzory umožňují dronu detekovat větší překážky a zabránit kolizím. Model H520E je navíc vybaven redundantním řídicím signálem, funkcí návratu domů a funkcí geo plot.
Podvozek dronu H520E můžete po startu zatáhnout. Díky otočné kameře, tak můžete pořizovat úchvatné záběry bez podvozku v záběru, či nutnosti otáčet celý dron.

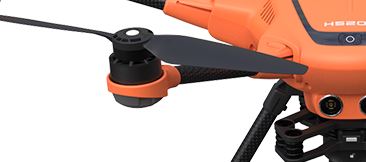

Dron je díky silným motorů a vrtulím s vyšším stoupáním extrémně tichý a stabilní i v silném větru. Sklopná ramena s rychlo-upínacím systémem pro vrtule, umožňuje složení dronu do kompaktní velikosti, pro snadný transport.

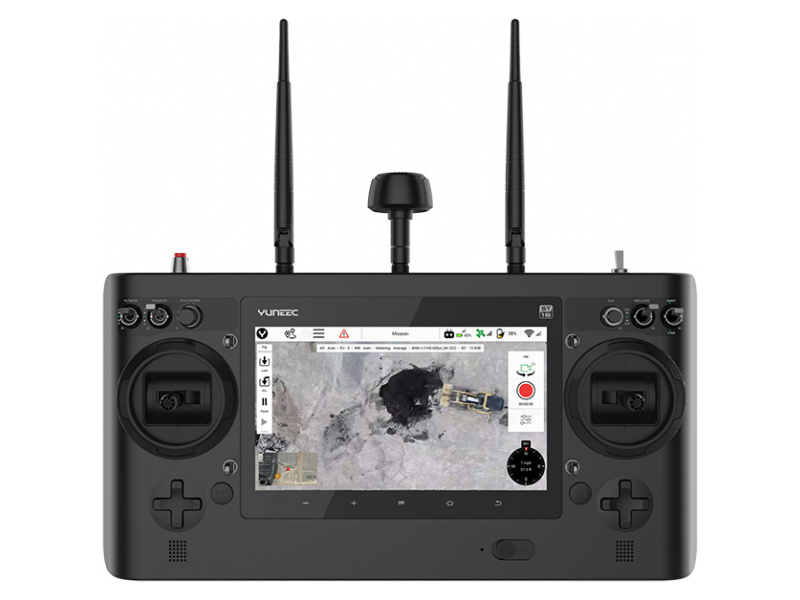

Nový vysílač ST16E se systémem Android je vybaven rychlým procesorem Intel Quadcore a má tak dostatečné rezervy pro nové výkonné letové aplikace. 7 "displej s nízkým oslněním, vylepšenou dotykovou obrazovkou zajišťuje přesné a intuitivní ovládání modelu H520E. Zobrazuje všechny informace o letu i živý obraz z Vaší kamery v rozlišení 720p HD. Přímo na vysílači ST16E v aplikaci DataPilot ™ můžete nastavit funkce jako jsou plánovací mise, 2D/3D mapování. Tyto funkce následně aktivujete jedním tlačítkem. HDMI konektor na vysílači umožňuje připojení externího zobrazovacího zařízení.
Vysílač má integrovaný nový OFDM modul pro příjem video signálu.
Přiložená aplikace DataPilot ™ je kompletní softwarové řešení pro práci, která je plně integrována do hardwaru a softwaru H520E. SoftwarePilot ™ umožňuje uživatelům efektivně a důsledně vytvářet orthomapy, 3D skenování, snímání dat o produktech nebo kinematografické pohyby. Výzkumy, konstrukční měření, komponenty BIM, obvodová bezpečnost, rekonstrukce nehody, forenzní snímky, 3D skenování, orthomosaické foto-stehy jsou generovány s přesností a efektivitou přes rozhraní DataPilot ™. Uloženy pro pozdější použití / reflight nebo plánované mimo lokalitu a transportovány do řídícího systému prostřednictvím e-mailu, thumbdrive nebo micro-SD. DataPilot ™ automaticky generuje průzkumné cesty s uživatelem definovaným překrytím / bočním posunem a šrafováním pro přesný 3D nebo velkoformátový obrazový výstup. DataPilot ™ také umožňuje ukládat do paměti mapy od mnoha poskytovatelů map pro přístup v oblastech bez připojení a poskytuje nástroje pro přesné umístění bodů i v oblastech, kde nejsou k dispozici žádné aktualizované mapy.
Tato bezplatná aplikace H520E Pix4Dcapture je k dispozici v obchodě Google Play. Aplikace nejen uživatelům usnadňuje plánování jejich úkolů, ale také zachycuje obrázky a data ideálním způsobem pro další zpracování pomocí programu Pix4D. Integrací aplikace do dálkového ovládání ST16E umožněno zcela hladké plánování a provádění úkolů.
Více informací o programu naleznete zde.

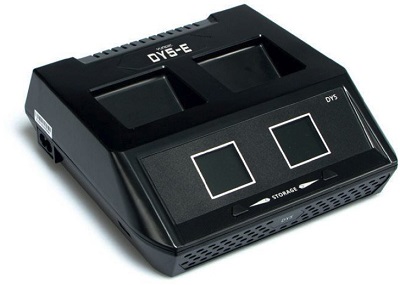

Nabíječ DY5E umožňuje nabíjení dvou akumulátorů současně a to až proudem 6A. Je vybaven dvěma přehlednými displeji pro každou baterii zvlášť, kde můžete vidět jednotlivé napětí článků, dobu nabíjení, procento nabití a také kolik se do baterie již dobilo. Nabíječ je vybaven funkcí Storage, která umí baterie nabít / vybít na skladovací napětí. Správné nabíjení a údržba akumulátorů je nezbytné pro jejich maximální životnost. Setový nabíječ neobsahuje funkci Storage.
| Kategorie | Profi |
|---|---|
| Druh stavebnice | RTF |
| Náročnost pilotáže | Pokročilí |
| Počet vrtulí | 6 vrtulí |
| Hmotnost | 1860 g (bez kamery) |
| Baterie | 4S Li-Ion 15.4V 6200mAh |
| Doba letu | 25 minut |
| Kamera | Ne |
| Motory | 730 kV |
| Provozní teplota | 0°C - 40°C |
| Vysílač | ST16E s Android™ |
| Počet kanálů | 16 |
| Dosah signálu (optimální podmínky) | 3.5km (Europe) / 6 km (FCC) |
| Akumulátor vysílače | 3.6V 8700mAh 31.32Wh Li-ion |
| Hmotnost | 300 g |
|---|---|
| Rozměry | 112 x 80 x 110 mm |
| Ohnisková vzdálenost | 23 mm |
| Citlivost barev | RGB |
| Digitální redukce šumu | 2D filtr |
| Efektivní pixely | 20 megapixelů |
| Rozlišení fotografie | 3:2 (5472x3648) / 4:3 (4864x3648) / 16:9 (5472x3080) |
| Formát fotografie | JPEG, DNG+JPEG |
| Zorné pole | FOV 91° |
| Snímková frekvence | 24/25/30/48/50/60/120 |
| Světelnost objektivu | F2.8 |
| EV | +- 3.0 |
| Gimbal osy | 3 |
| Přesnost gimbalu | ± 0.02° |
| Rozsah ovládání | TILT ANGLE MODE: -3° až -90° / TILT VELOCITY MODE: +30° až -120° / PAN: +-165° |
| Rychlost ovládání | TILT: 30°/s / PAN: 120°/s |
| ISO | 100 - 6400 |
| Závěrka | 4s - 1/8000 |
| Rozlišení videa | 4K (4096x2160), H264 24/25/30/48/50/60p, UHD 3840x2160 |
| Formát videa | MP4 |
| Senzor | 1" CMOS |
| SD karta | Třída 10 u3 min. 90 Mbit / s |
| Provozní teplota | -10 ° C - 40 ° C |
| Rozměry | 46,0 x 29,0 x 42,0 cm |
|---|---|
| Hmotnost | 6,999 kg |
