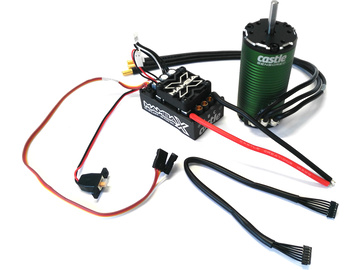

Obsahem balení je střídavý 4-pólový senzorový motor Castle Creations 1415 2400 ot/min/V s naletovanými kabely délky 28 cm, voděodolný střídavý regulátor Castle Mamba X, propojovací senzorový kabel délky 21 cm, šrouby M3x6mm s válcovou hlavou pro upevnění motoru. Návod k použití v angličtině a češtině.
Charakteristika
Střídavý 4-pólový senzorový motor Castle Creations 1415 2400 ot/min/V pro RC modely aut 1:10 4WD patří do nejnovější řady motorů od Castle Creations. Otáčky 2400 ot/min/V, napájení 3 čl. LiPo, vysoká účinnost, senzorové provedení.
Doporučené použití motoru ve spojení s regulátorem Mamba X.
Sada je doporučena pro nejtěžší modely aut 1:10 - Monster Trucky s náhonem 4WD. Jako napájecí akumulátor je doporučen 2 až 3 článek LiPo.
Konstrukce střídavých motorů 1415
Castle uvádí kompletně novou řadu senzorových motorů. Výhodou je zejména vysoká účinnost a při použití senzorového regulátoru jemný vhod již od nulových otáček. Senzorové motory lze tedy doporučit i pro pomalu jedoucí modely, jako jsou např. crawlery či expediční RC modely aut.
Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky 0.2 mm. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky, na které si můžete připájet vývody ve optimálním směru – dle modelu.
Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.
V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele je připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.
Klíčové vlastnosti střídavých motorů Castle 1415
Díky absenci komutátoru je životnost střídavého motoru dána pouze ložisky, které lze však vyměnit
Senzorové provedení, integrovaný senzor teploty
Impregnované vinutí odolná vůči vlhkosti, senzory jsou zality ve speciální zalévací směsi
Velmi tenké plochy statoru pro vysokou účinnost
Velké pájecí plošky vývodů pro snadné pájení
Rotor je opředen kevlarovou tkaninou.
Regulátor Castle Mamba X
Elektronický regulátor Castle Mamba X Castle Mamba je regulátor určený pro RC modely aut 1:10 nebo lehčí modely 1:8. Napájení může být v rozsahu 2 až 6 čl. LiPo, samozřejmostí je voděodolná konstrukce. Regulátor může být použit jak pro hobby tak i pro profi použití. Novinkou je možnost připojení senzorového motoru, doplňkový vstup pro změnu nastavení regulátoru během závodu nebo při ježdění z crawlery či expedičními modely.
Regulátor umožňuje zaznamenávat naměřená data - proudový odběr, napájecí napětí, zvlnění napájecího napětí, napětí BEC, teplotu a otáčky do paměti. Po skončení závodu nebo při testovacích jízdách si můžete tyto údaje zobrazit na počítači a vyhodnotit.
Regulátor Castle Mamba X obsahuje integrovaný zdroj BEC schopný dodat proud až 8 A, napětí může je nastavitelné v rozsahu 5,25 až 8,0 V.
Možnosti využití sekundárního vstupu AUX2 - bílý vodič
Omezení výkonu plynu - můžete omezit max. výkon motoru. Ideální volba pro případy, kdy RC auto řídí děti nebo méně zkušení jezdci.
Omezení výkonu zpátečky - můžete omezit maximální výkon zpátečky.
Omezení výkonu brzdy - pomocí vysílače můžete omezit maximální výkon brzdy - ideální volba pro závody s Crawlery
Síla brzdy v neutrálu - pomocí vysílače můžete omezit sílu brzdy v neutrálu - ideální volba pro Crawlery
Vypnuti/zapnutí zpátečky
Omezení maximálního momentu motoru - pokud potřebujete zamezit prokluzu kol, můžete kdykoliv během závodu snížit maximální moment, který motor poskytuje. Získejte výhodu před vašimi konkurenty!
Vymazání naměřených dat - můžete dálkově vymazat záznam naměřených dat v průběhu závodu, např. před startem závodu
Odnímatelné kabely k přijímači a senzoru senzorových motorů
Kabely vedoucí do přijímače a do senzoru jsou zapojeny do zlaceného konektoru. Toto řešení nabízí možnost přizpůsobení kabeláže pro Vaše RC auto přesně podle Vašich představ. Pokud při havárii dojde k poškození kabelů, jednoduše je vyměníte. Kabely k přijímači i k senzoru lze dokoupit jako náhradní díl. Konektor pro připojení senzorového motoru je z výroby osazen záslepkou. Pokud se rozhodnete používat senzorové motory, je potřeba vysunout záslepku z konektoru. Jednoduché a maximálně spolehlivé řešení!
Náhradní kabel k přijímači má objednací číslo CC-011-0106-00, kabel pro připojení senzorů senzorových střídavých motorů do RC aut má objednací číslo CC-011-0108-00.
Klíčové vlastnosti regulátor Castle Creations Mamba X
Voděodolná konstrukce regulátoru - elektronika je zalita ve speciální zalévací hmotě
Obnovena podpora senzorových motorů, které jsou důležité ve stále populárnějších crawlerech
Nastavitelná hodnota napětí zdroje BEC - můžete tak plně využívat jak standardní tak i High Voltage serva
Nový voděodolný spínač pro spolehlivé vypnutí a zapnutí regulátoru
Díky použití výkonnějšího mikrokontroléru je chod motoru ještě lepší, navíc je nově umožněno logování dat
Regulátor je vybaven sekundárním vstupem, díky kterému si můžete během jízdy pomocí volného kanálu vysílače měnit některý z těchto parametrů, viz níže.
Samozřejmostí je možnost programování základních parametrů regulátoru pomocí vysílače nebo programovací karty. Kompletní možnosti programování jsou k dipozici v aplikaci Castle Link pro PC.
Výkonnější zdroj BEC pro spolehlivé napájení výkonných serv v modelu
Regulátory mohou zaznamenávají nejdůležitější naměřená data - průběh napětí, otáčky a pod. Naměřená data ze závodu si pak můžete zobrazit na počítači a vyhodnotit.
Podpora protokolu Castle Live Link - regulátor lze doporučit i pro průmyslové aplikace, kdy je nutné mít zpětnou vazbu o otáčkách, teplotě a pod.
Výrobky Castle Creations Inc. vyrábí jedny z nejlepších elektronických regulátorů otáček a střídavých motorů. Samozřejmostí je plná aktualizovatelnost firmware jejich výrobků. Přehráním firmware získáte soustu výhod, vylepšují se vlastnosti regulátorů, chod motorů, přidávají se nová funkce, které reflektují požadavky vás - uživatelů. Aktualizace se týká regulátorů Mamba X, Mamba Monster X, Mamba Micro X a Mamba XL X.
Nové funkce
Přidán nový funkce AUX vstupu (bílý vodič) – Rock Race / Crawler Mode. To umožňuje uživateli během jízdy změnit fungování reverzu z nastaveného režimu do režimu (dle nastavení regulátoru) pro crawlery (plyn, brzda v neutrálu, zpátečka). Typ režimu se aktivuje AUX vstupem (bílý vodič).
Přidána funkce Idle/Error Beep Disable které umožňuje uživateli zakázat pípání motoru. Tto nastavení je vhodné pro expediční auta, kdy je maximální důraz kladen na reálný provoz s audio moduly.
Pokud je regulátor nastaven na senzorový motor a dojde k poruše senzorů (např. poškození kabeláže, vypadnutí konektoru), tak lze nastavit, aby regulátor automaticky přešel do bezsenzorového režimu.
Přidáno měření teploty motoru (teplotní číslo je umístěno v blízkosti senzorů polohy motoru, aby tato funkce fungovala, tak musí být motor s regulátorem propojen senzorovým kabelem). Funkce se týká pouze regulátoru Mamba X a Mamba Monster X. Lze nastavit teplotu, při které se motor odpojí. Teplota může být logována do regulátoru a následně si můžete průběh zobrazit v počítači.
Do regulátoru byl přidán tzv. CHEAT. Tento režim dokáže zvýšit výkon motoru asi o 20% (ale za cenu vyššího zahřívání motoru). Tento režim je určen pouze pro dvoupólové motory.
Pokud jsou parametry regulátoru nestaveny nesmyslně, všechny 3 LED na regulátoru rychle blikají.
Vylepšení:
Radikálně bylo vylepšení fungování brzdy v neutrálu (tzv. Drag Brake) v okolí neutrálu. Změnu poznají všichni ti, kteří regulátory používají v crawlerů nebo expedičních modelů.
Zlepšen rozjezd senzorových motorů – rozjezd je mnohem plynulejší, zejména pokud je aktivována brzda v neutrálu (Drag Brake).
Zlepšen průběh přidávání plynu – řízení je tak mnohem jemnější.
Zlepšeny přechodové jevy, odběr proudu z akumulátoru je rovnoměrnější bez velkých špiček.
Zkrácena odezva plynu.
Zlepšen rozjezd bezsenzorových motorů – rozjezd je mnohem plynulejší.
Zpřesněno časování motoru.
Zlepšeno fungování CHEAT režimu. Pokud jezdíte závody s 2-pólovými bezsenzorovými motory, tak vám tato funkce pomůže k vítězství!
Zvýšeny maximální otáčky motoru na 200 000 eot/min.
Změny
Bylo nahrazeno Max Forward Throttle na nastavení Max Power. Nově ovlivňuje výkon vpřed i vzad.
Bylo nahrazeno Max Reverse Throttle na nastavení Reverse Percentage.
Byla zrušena volba Brushed High Power. Vzhledem ke konstrukci regulátoru tento režim nemá význam. Místo režimu Brushed High Power požijte režim Brushed Reversing.
Opravy chyb
Byly redukovány proudové a napěťové špičky v přechodových stavech.
Logování otáček motoru v čistě senzorovém režimu je nyní v pořádku.
Logování během idle režimu je nyní v pořádku.
Logování dat při použití stejnosměrného motoru je nyní v pořádku.
Oprava kolísání BEC napětí během pípání motoru.
Oprava protokolu Castle Live Link – měření otáček.
U některých přijímačů trvá relativně dlouho, než se na výstupu objeví signál (může to být i tím, že uživatel opomene zapnout vysílač). Pokud doba trvala extrémně dlouho, regulátor nemusel naběhnout. Tato chyba byla opravena.
Opraveno logování teploty motoru (zvýšena přesnost měření).
Castle servisní sada motoru, pro řady 1406, 1410, 1412, 1415. Přední uzávěr motoru, včetně ložiska a šroubů M3x5mm.
