Obsah balení
V balení je regulátor Spektrum Smart Avian 160A, samolepky Spektrum Smart, návod k použití v angličtině, němčině, francouzštině, italštině a češtině.
Charakteristika

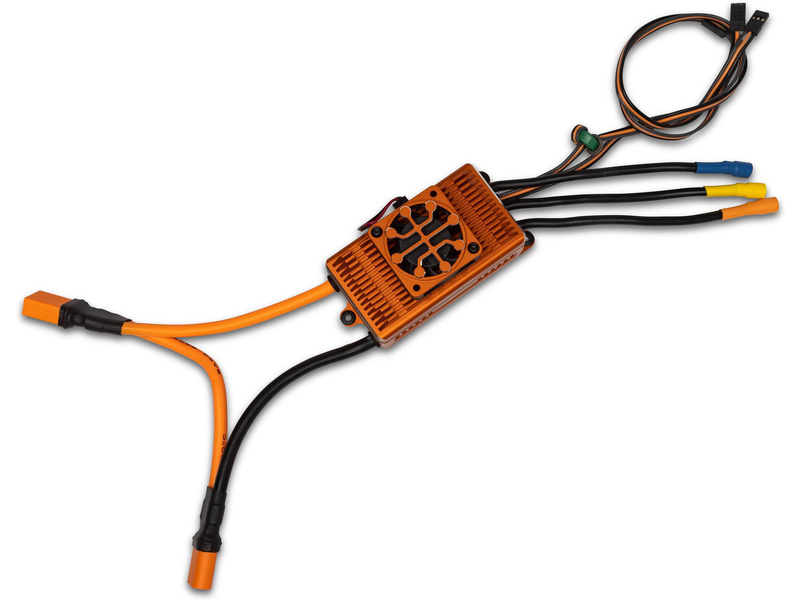

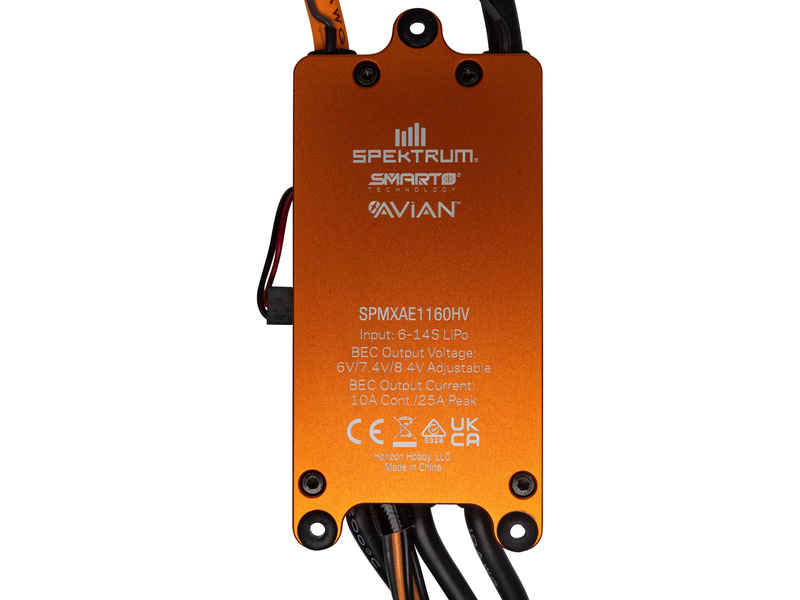

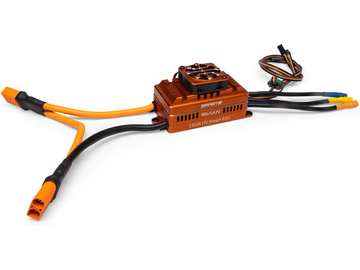

Letecký regulátor Spektrum Smart Avian 160A HV pro 6-14 článků LiPol, konektor IC5, s telemetrií SMART, která se přenáší prostřednictvím kompatibilních přijímačů Spektrum s telemetrií.. BEC max. 25A, stálý 10A. Rozměry 88x50x36mm, hmotnost 376g. Dokonalý přehled o stavu pohonné jednotky, k dispozici jsou prostřednictvím telemetrie v reálném čase k dispozici otáčky, teplotu, napětí baterie a kapacitu. A to bez dalších senzorů!
Inovace Spektrum Smart pokračuje celistvou řadou leteckých střídavých regulátorů Avian. Regulátor Spektrum Smart Avian 160A pro napájení 6S - 14S LiPol, je vhodný pro velké modely letadel a vrtulníků. Díky technologii Smart nabízí dokonalý přehled o stavu vaší pohonné jednotky, k dispozici máte prostřednictvím telemetrie v reálném čase k dispozici proud, teplotu, celkové napětí baterie, napětí jednotlivých článků baterie, teplotu baterie, zbývající kapacitu a otáčky motoru. A to bez dalších senzorů! Inteligentní technologie Smart zajišťuje, že veškerá elektronika vašeho modelu letadla bude hladce spolupracovat, pro dosažení maximální efektivity a výkonu. Nabízí informace o stavu každé součásti systému, zvyšuje vaši důvěru v její schopnosti a činí celý systém pohonu snadno použitelný. Systém Smart tvoří kompatibilní vysílač Spektrum, přijímač Smart, regulátor Smart, případně baterie Smart.
O řízení regulátoru se stará moderní 32-bitový mikrokontrolér ARM Cortex M4. Informace o typu, teplotě a napětí článků Smart baterie regulátor načítá přímo z baterie prostřednictvím datového vodiče. Takže již Již nepotřebujete žádné senzory či moduly, vše je jednoduše dohromady. Informace se Vám zobrazí na displeji vysílače (je nutné mít vysílač Spektrum 2. generace (Spektrum řady DX G2, NX a iX).
Přenos dat po jednom vodiči
Úžasnou inovací pro přenos telemetrických údajů systému při použití baterie Spektrum Smart (otáčky, teplota, napětí baterie a zbývající kapacita), je absence senzorů telemetrie. Data z akumulátoru se vyčítají prostřednictvím datového vodiče. Do přijímače jsou data přenášena přes protokol SRXL2. Regulátory Spektrum Avian jsou samozřejmě zpětně kompatibilní s klasickým PWM signálem, takže můžete regulátor provozovat i na klasickém PWM výstupu.
Kompatibilita konektorů IC/EC
Regulátory jsou vybaveny bateriovými konektory řady IC. Při použití s baterií Spektrum Smart, vybavenou konektorem IC3 nebo IC5, může regulátor přijímat a přenášet telemetrická data baterie. Konektory EC3 a EC5 jsou s konektory IC3 a IC5 zpětně kompatibilní, přijdete však o možnost načítání dat z akumulátoru.
Informace o Smart akumulátoru
Při použití regulátoru s baterií Spektrum Smart, regulátor automatiky načítá veškerá data z baterie. Na displeji vysílače Spektrum se vám zobrazí užitečné informace, jako je počet cyklů, zbývající kapacita baterie, napětí jednotlivých článků.
Snadná montáž regulátoru

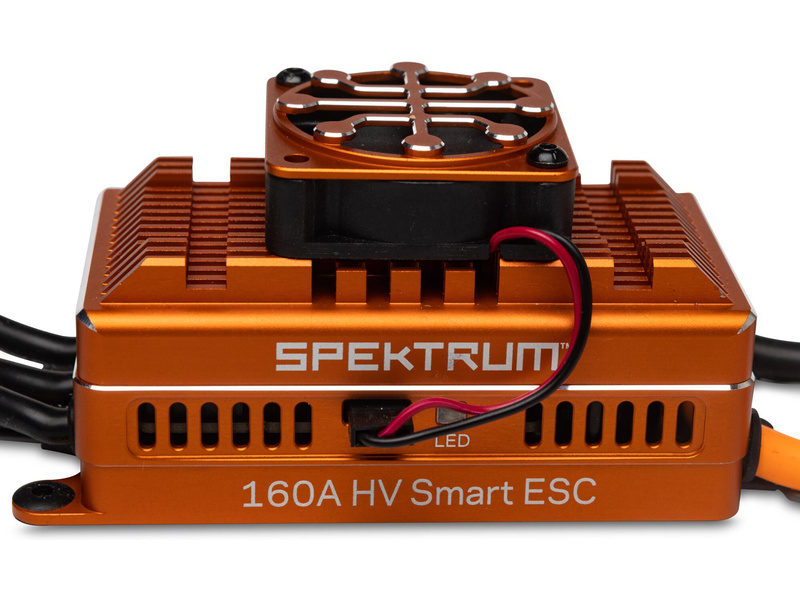

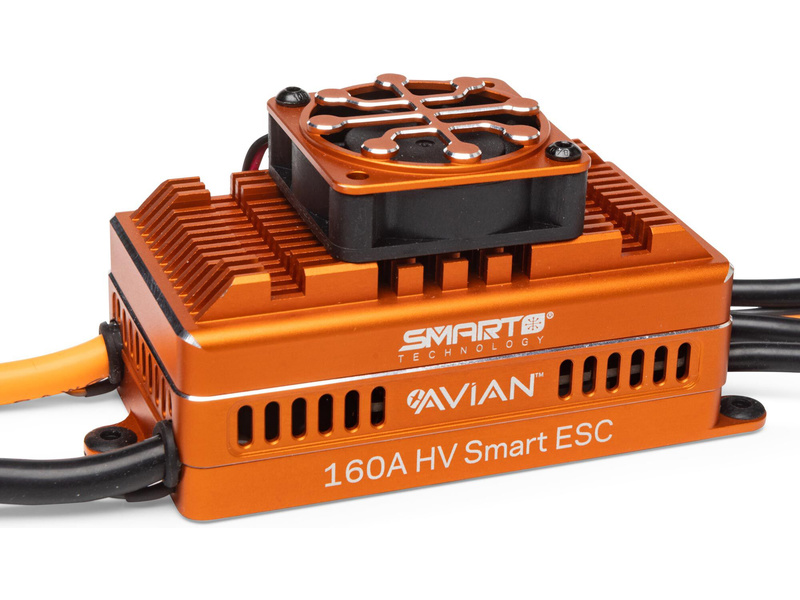

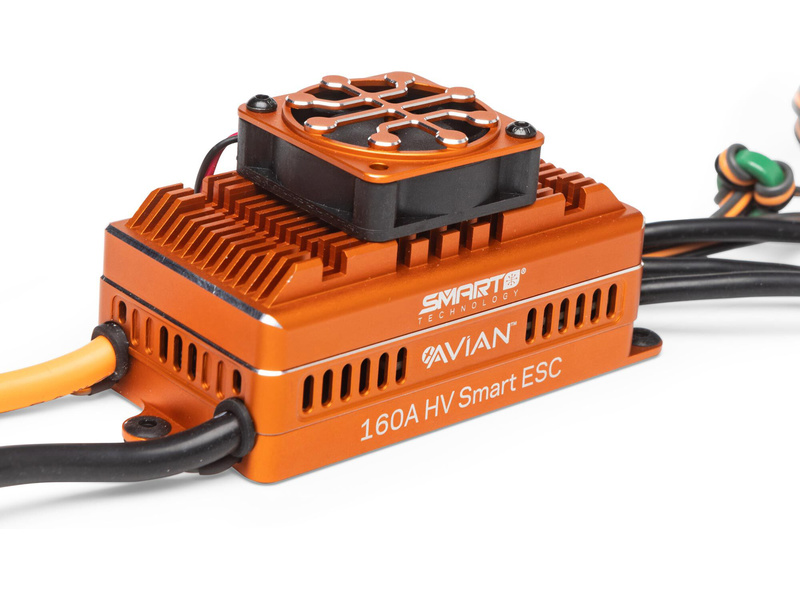

Regulátor Avian 160A je v plastové krabičce s patkami, do modelu můžete regulátor bud přišroubovat, nebo jej můžete přilepit oboustrannou lepicí páskou. Na horní straně je hliníkový chladič s větrákem.
Klíčové vlastnosti regulátoru Spektrum Smart Avian 160A
- Vhodný pro velké modely letadel a vrtulníků řady 600
- Napájení LiPol sadami z článků 6S - 14S
- Hliníkový chladič s větrákem pro vysokou účinnost
- Nastavitelný vysoce výkonný BEC
- Jednoduché zapojení nevyžaduje žádné další senzory

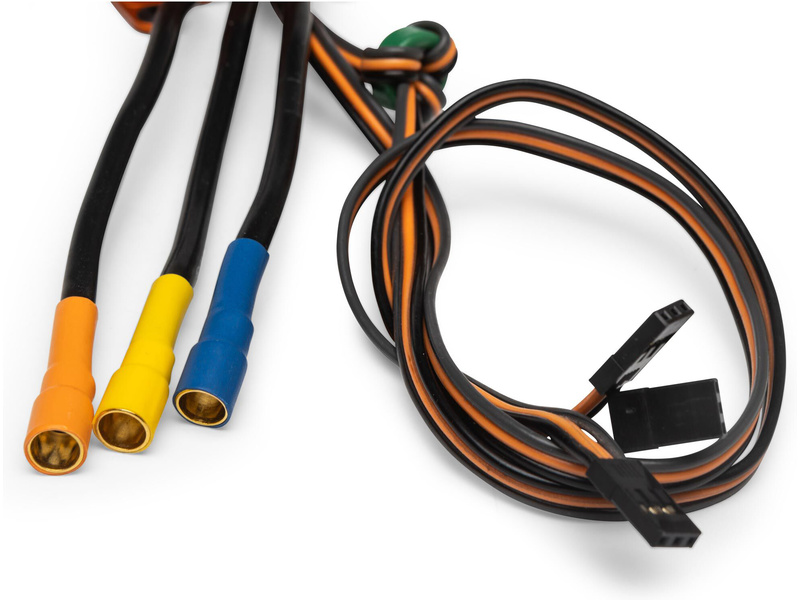

- Vybaven konektorem IC5 a dutinkami 4mm
- Regulátor obsahuje moderní 32-bitový mikrokontrolér s jádrem ARM Cortex M4
- Více možností programování díky programovacímu boxu Smart včetně aktualizace firmware
- Dva napájecí výstupy BEC
- Nadproudová a tepelná ochrana
- Automatické odpojení LiPlo při nízkém napětí
- Ochrana Fail Safe
- Kompaktní, snadná instalace
- Robustní pouzdro s úchyty se snadno instaluje do trupu
- Konektory řady IC5 jsou kompatibilní s konektory EC5
Široké možnosti programování
Díky mnoha nastavitelným parametrům si můžete upravit chování regulátoru podle vašich požadavků. Regulátory Avian lze programovat těmito způsoby:
- Pomocí programovací karty (obj. č. SPMXCA200).
- Pomocí vysílače Spektrum 2. generace (je nutné mít ve vysílači dostatečně nový firmware a regulátor mít zapojený v přijímači podporující protokol Spektrum SRXL2).
- Pomocí počítače a aplikace Spektrum Smart Link (regulátor se k počítači připojuje prostřednictvím programovací karty SPMXCA200. Aplikace rovněž umožňuje provést aktualizace firmware regulátoru.
Více informací v článku Způsoby programování regulátorů Spektrum Firma a Avian.
| Parametr / Hodnota | Volba 1 | Volba 2 | Volba 3 | Volba 4 | Volba 5 | Volba 6 | Volba 7 | Volba 8 |
|---|
| 1. Typ modelu | Letadlo | Vrtulník | |
|---|
| 2. Typ brzdy | Vypnuta | Normální | Proporc. | Reverz | |
|---|
| 3. Síla brzdy | Vypnuta | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|
| 4. Typ vyp. napětí | Měkké | Tvrdé | Pulzování | |
|---|
| 5. Počet článků | Auto | 6 čl. LiPo | 8 čl. LiPo | 10 čl. LiPo | 12 čl. LiPo | |
|---|
| 6. Vypínací napětí | Vypnuto | 2.8 V / čl. | 3.0 V / čl. | 3.2 V / čl. | 3.4 V / čl. | 3.6 V / čl. | 3.8 V / čl. | |
|---|
| 7. Napětí BEC | 6.0 V | 7.2 V | 8.4 V | |
|---|
| 8. Zrychlení | Normalní | Měkké | Velmi měkké | |
|---|
| 9. Časování | Nízké (5°) | Střední (15°) | Vysoké (30°) | |
|---|
| 10. Smysl otáčení | Normální | Reverzní | |
|---|
| 11. Volnoběh | Zapnuto | Vypnuto | |
|---|
| 12. Zisk governoru | 1 | 2 | 3 | |
|---|
| 13. Auto restart | 0 s | 45 s | 90 s | |
|---|
| 14. Prodleva reverzu | 1 s | 1.5 s | 2 s | |
|---|
| 15. Revers otáček | 5. kanál | 6. kanál | 7. kanál | 8. kanál | 9. kanál | |
|---|
Zvýrazněné hodnoty = tovární nastavení. Verze firmware 04.0.05.
