Digitální časomíra Spektrum nové generace pro auta, letadla či drony. Vyznačte si trať, nainstalujte měřící brány a do modelu si nainstalujte IR senzor. Informace o časech se Vám přenášení pomocí telemetrie do Vašeho vysílače. Jsou podporovány vysílače Spektrum druhé a třetí generace. Maximální vzdálenost mezi bránou a modleme je 2 až 3 metry.

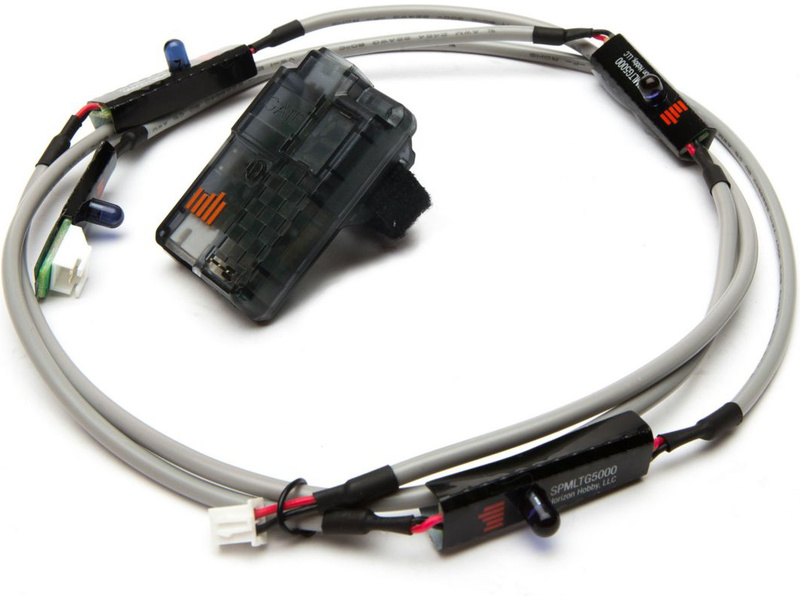

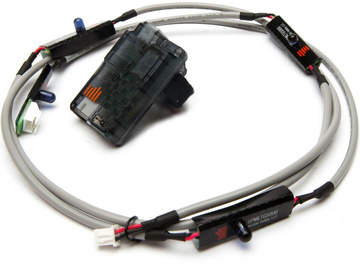

Na trať si nainstalujete brány, které se skládají s infračervených LED diod. Brána se může být tvořena např. z tyče či oblouku, na které jsou přes oboustrannou nalepeny moduly s LED diodami. Použité infračervené LED vyzařují velmi úzký paprsek, což zaručuje velmi přesné měření. Na trať si dokonce můžete nainstalovat i více bran - můžete měřit mezičasy kol. Počet bran je omezen na 9. Brána je napájena 3-článkovým LiPo akumulátorem, odběr brány osazené 5-ti LED diodami je přibližně 38 mA.
Typické rozmístění prvků časomíry ukazuje schéma na obrázku. Doplnit je potřeba napájecí LiPol baterii 11.1 V pro napájení.
Model je pak nutné osadit infračerveným přijímacím modulem a samozřejmě přijímačem podporující přenos telemetrie. Existují 2 možnosti, jak model vybavit přijímacím modulem:
Univerzální přijímací modul SPMLTT2500, který se zapojí pomocí 4-žilového kabelu do X-BUS portu přijímače. Toto řešení je zcela univerzální, vyžaduje přijímač s telemetrií a X-BUS vstupem.
Čas kol jsou přenášeny pomocí telemetrie.Digitální časomíra Spektrum tedy vyžaduje použití vysílače s telemetrií a samozřejmě mít ve vysílači aktuální firmware. Jednotlivé časy kol se zobrazují na displeji vysílače, u vysílačů vybavených hlasovým výstupem si můžete nechat časy kol diktovat nebo ukládat na SD kartu.
Doporučení: zaměřte závodní bránu směrem ven z trati, kolmo k ose prolétavajících nebo projíždějících modelů. Vyhněte se směřování bran k sobě. Vždy si důkladně prostudujte návod k použití.
K základní sestavě brány časomíry je potřeba dokoupit napájecí LiPol baterii 11.1 V (kapacita postačuje 450 mAh, bateri se k modulu připojuje přes balanční JST-XH konektor) a přijímací modul dle typu modelu.
| Napájecí napětí | 10 - 12.6 V (3 čl. LiPo) |
|---|---|
| Proudový odběr | 10 mA + 6 mA na každou připojenou LED |
| Vyzařovací úhel LED | cca 10° |
| Výška | 15.6 mm |
| Délka | 50.6 mm |
| Šířka | 31.3 mm |
| Hmotnost | 14 g |
| Rozměry | 10,0 x 2,5 x 20,5 cm |
|---|---|
| Hmotnost | 0,109 kg |
Univerzální přijímací modul pro digitální časomíru Spektrum. Modul se umisťuje na model, napájení je z přijímače, modul má miniaturní rozměry 23 x 23 x 12 mm a hmotnost 5 g vč. krabičky.
