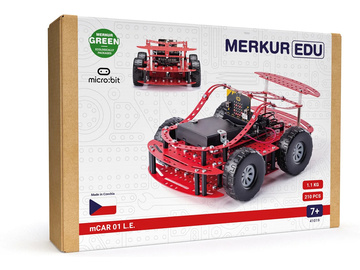

Merkur mCar 01 l.e.

Obsah balení

Balení obsahuje: řídící jednotku Micro:Bit, jednotku řízení motorů Kitronik 5698, box pro baterie, USB Flash disk, 4x motor a díly Merkur.

Charakteristika

Klasická česká stavebnice Merkur - výuková stavebnice auta mCar 01 l.e s programovatelnou platformou Micro:Bit. Ovládání autíčka, respektive jednotky Micro:Bit je možné pomocí aplikace mCar v telefonu (připojení přes bezdrátové rozhraní Bluetooth). Programovaní jednotky pro další funkce je možné přes výukový program Make Code pro MicroBit. V programu je možné výukové programování přes grafické blokové rozhraní nebo přes jazyky Javascript a Python.

Řídící jednotka Microbit

Micro:bit je kapesní počítač velmi vhodný do výuky na základní i střední škole. Umožňuje učit základy programování atraktivně a hmatatelně v různých jazycích:

• blokové programování,
• javascript,
• python...

Stavebnice Merkur mCar 01 l.e. umožňuje Programování propojené s realitou, snadný začátek a velký prostor pro růst.

Jednotka Micro:bit má přímo vestavěno několik chytrých čidel a obsahuje:

• programovatelná tlačítka,
• displej (5×5 bodů),
• vstupně-výstupní porty (do otvorů lze zastrčit banánky nebo krokodýlky),
• akcelerometr – zrychlení, třesení, náklon,
• magnetometr – orientace vůči magnetickému poli Země,
• reproduktor,
• mikrofon,
• radio anténu s bluetooth,
• dotykové logo.

Díky tomu umožňuje programování propojené s realitou i bez použití dalších komponent.

Jednotka pro ovládání motorů

Pro ovládání motorů je součástí balení jednotka Kitronik, která má patici pro přímé zapojení do jednotky Microbit.

Tato jednotka řízení motorů umožňuje současné ovládání dvou motorů s ovládáním vpřed, vzad a zastavení, takže je ideální právě pro řízení modelů aut a další libovolné aplikace. Deska má vestavěnou ochranu proti zkratu, proudovému přetížení a tepelnou ochranu.

Deska obsahuje integrovaný Edge Connector pro BBC micro:bit, do kterého se snadno zasune. Má také externí připojení ke vstupům tlačítka A a tlačítka B. To umožňuje připojení dalších spínačů/vstupů k desce ovladače motoru a jejich stav pak lze číst pomocí BBC micro:bit.

K dispozici jsou 2 další vstupy/výstupy. Ty lze použít pro připojení řady dílů a lze je použít v digitálním nebo analogovém režimu.

Napájení je zajištěno buď pomocí svorkovnice nebo konektoru typu servo, napájení je pak ovládáno vypínačem on/off na desce. Je zde zelená LED, která indikuje zapnutí desky. Deska také produkuje regulované 3V napájení, které je přivedeno do 40 cestného konektoru pro napájení vloženého BBC micro:bit, čímž odpadá nutnost napájet BBC micro:bit přímo.

Kitronik vytvořil sadu vlastních bloků pro editor MakeCode pro zjednodušení ovládání. Chcete-li je přidat do editoru, vyberte ikonu ozubeného kolečka v pravém horním rohu editoru. Poté z rozbalovací nabídky vyberte Rozšíření a do vyhledávacího pole zadejte typ Kitronik. Vyberte ze seznamu dlaždici jednotky motoru Kitronik a nové bloky budou přidány do nabídky v editoru.

Funkce:

• Ideální pro konstrukce modelů aut a robotické projekty.
• Pohánějte 2 motory s plným ovládáním vpřed, vzad a zastavením.
• Svorkovnice pro snadné připojení motorů a vstupů.
• 2 další vstupy/výstupy lze použít v digitálním nebo analogovém režimu.
• Tato deska je také vybavena vypínačem a indikací LED stavu napájení.
• Obsahuje Edge Connector pro zasunutí BBC micro:bit.
• Poskytuje regulovaný výstup pro BBC micro:bit.

Ovládání a programování

Micro:Bit obsahuje předinstalovaný program pro ovládání modelu prostřednictvím aplikace MCar a technologie Bluetooth.

Programování je možné přes počítač prostřednictví programu Make Code. Naprogramované funkce se do jednotky Micro:Bit jednoduše nahrají přes mikro USB kabel.

Česká stavebnice

Doporučujeme koupit

Pro napájení modelu je nutné doplnit 4x AA baterie do bateriového boxu.

Pro přidržení šroubů a matic doporučujeme pinzety. Modely můžete stavět na modelářské podložce, která zároveň ochrání váš stůl. Dobré nasvícení pracovní plochy zajistí stolní lampa. Kovové dílky je možné na konec posbírat pomocí magnetického nástroje.
