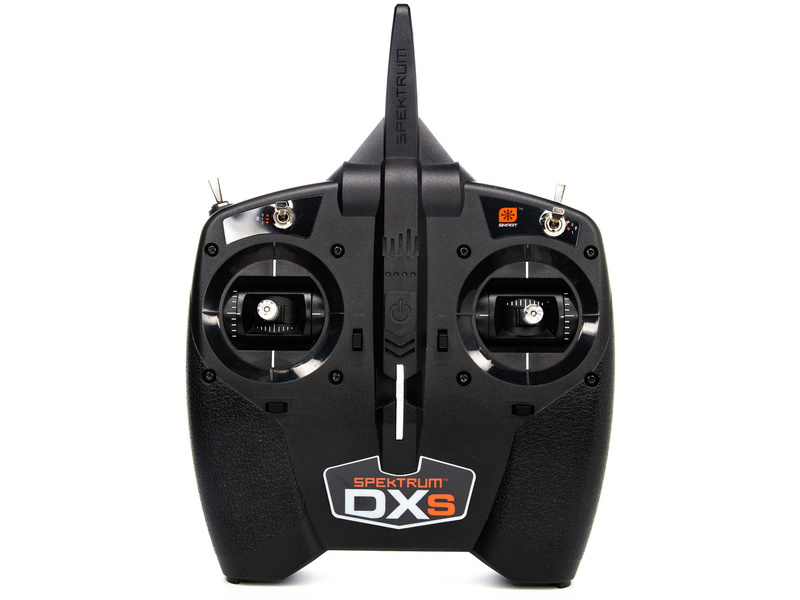

Změna módu RC vysílače Spektrum DXs

V následujícím článku je uveden podrobný postup změny módu křížových ovladačů RC vysílače Spektrum DXs z módu 2 (plyn na levé ruce) na mód 1 (plyn na pravé ruce). Analogicky lze na vysílači nastavit mód 3 i 4.

Pro změnu módu je nutná mechanická úprava křížových ovladačů a přenastavení softwarové, které se provádí pomocí trimů na vysílači.

U RC vysílačů s verzí firmware nižší než 1.29 (prodávané před 1. 10. 2020) bude potřeba provést aktualizaci firmware.

Aktualizace firmware vysílače

Aktualizace firmware vysílače bude nutná pouze u vysílačů, které byly prodávány před 1.10.2020. Později prodávané vysílače již mají firmware přehraný. K aktualizaci firmware budete potřebovat:

• Spektrum USB programovací kabel (obj. č. SPMA3065)
• Spektrum redukci na 4-pinový konektor (obj. č. SPMA3068)
• Aplikaci pro PC - Spektrum Programmer, ke stažení je zde

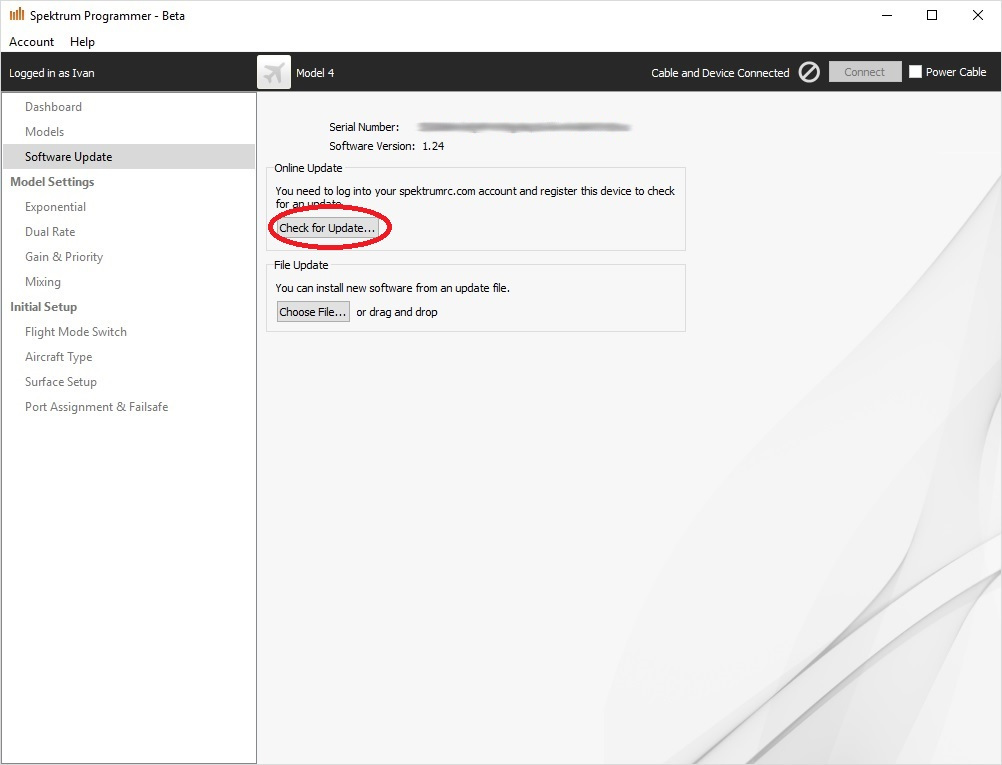

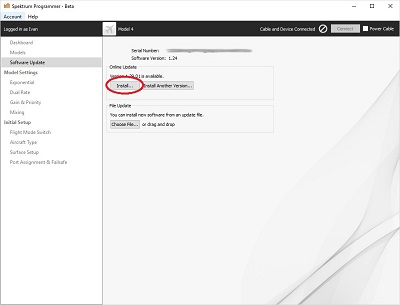

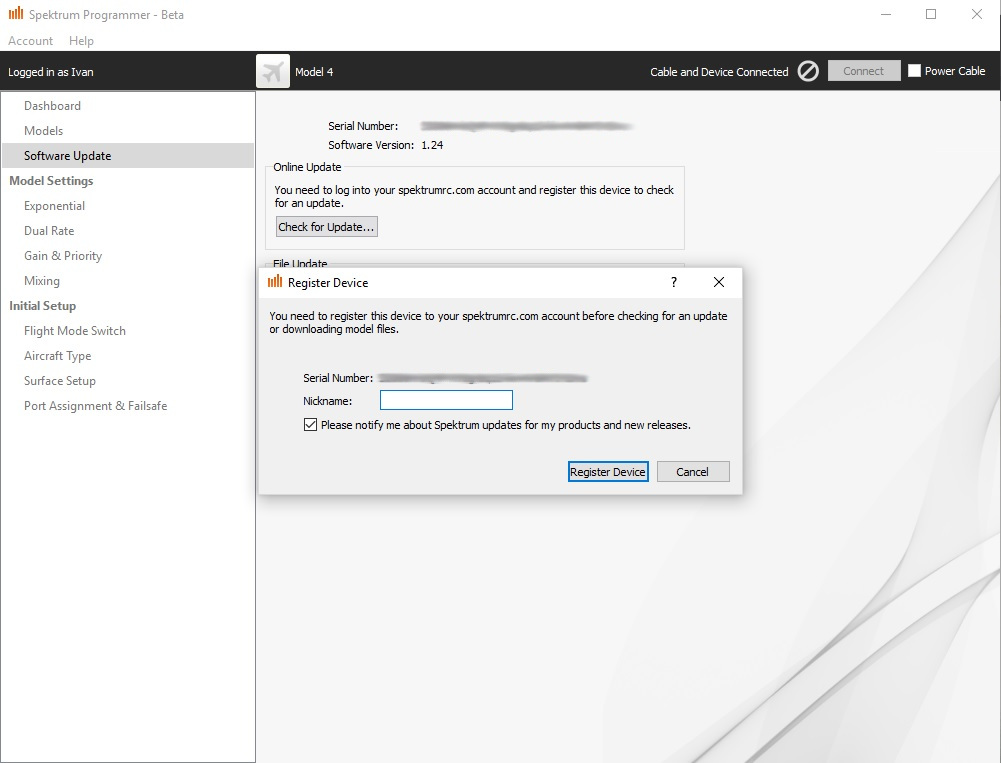

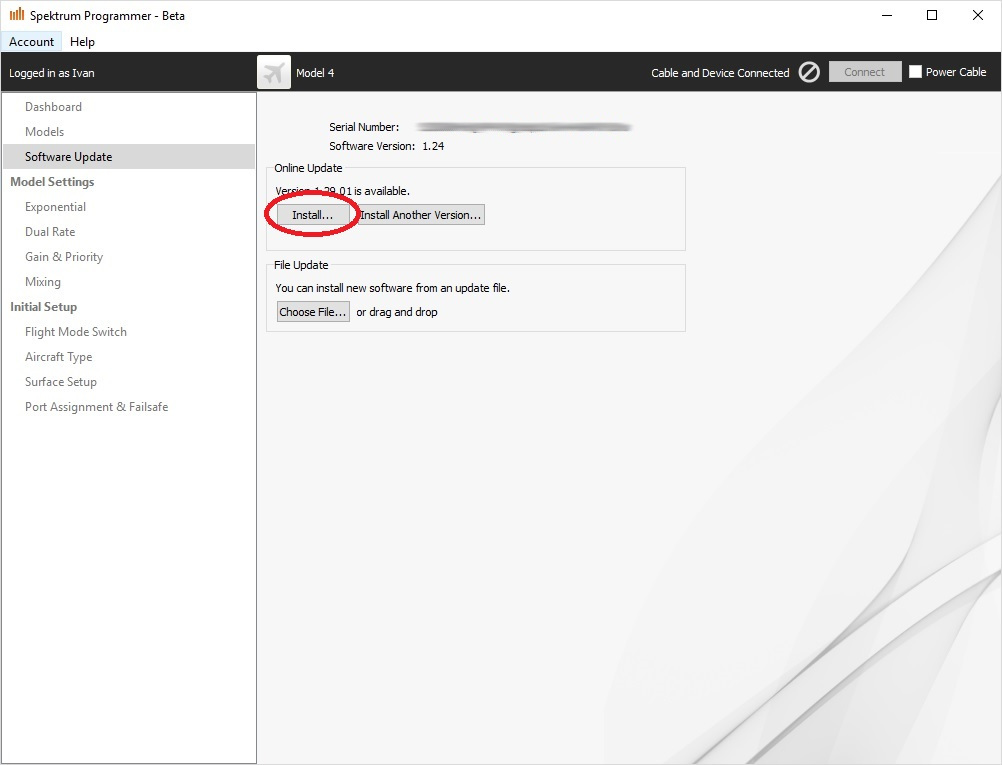

Propojte vysílač a počítač pomocí USB programovací kabelu SPMA3065 a propojky SPMA3068. Spusťte aplikaci Spektrum Programmer a zapněte vysílačku. Vysílač se automaticky spojí (Cable and Device Connected). Zvolte možnost "Check for updates" a zobrazí se výzva k registraci, kterou proveďte. Následně spustíte instalaci nejnovějšího softwaru.

Mechanická změna módu křížových ovladačů

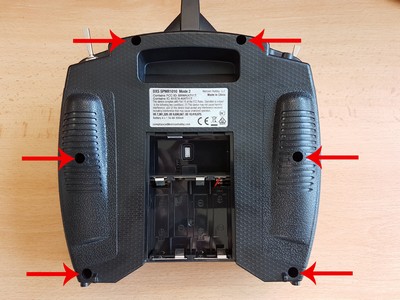

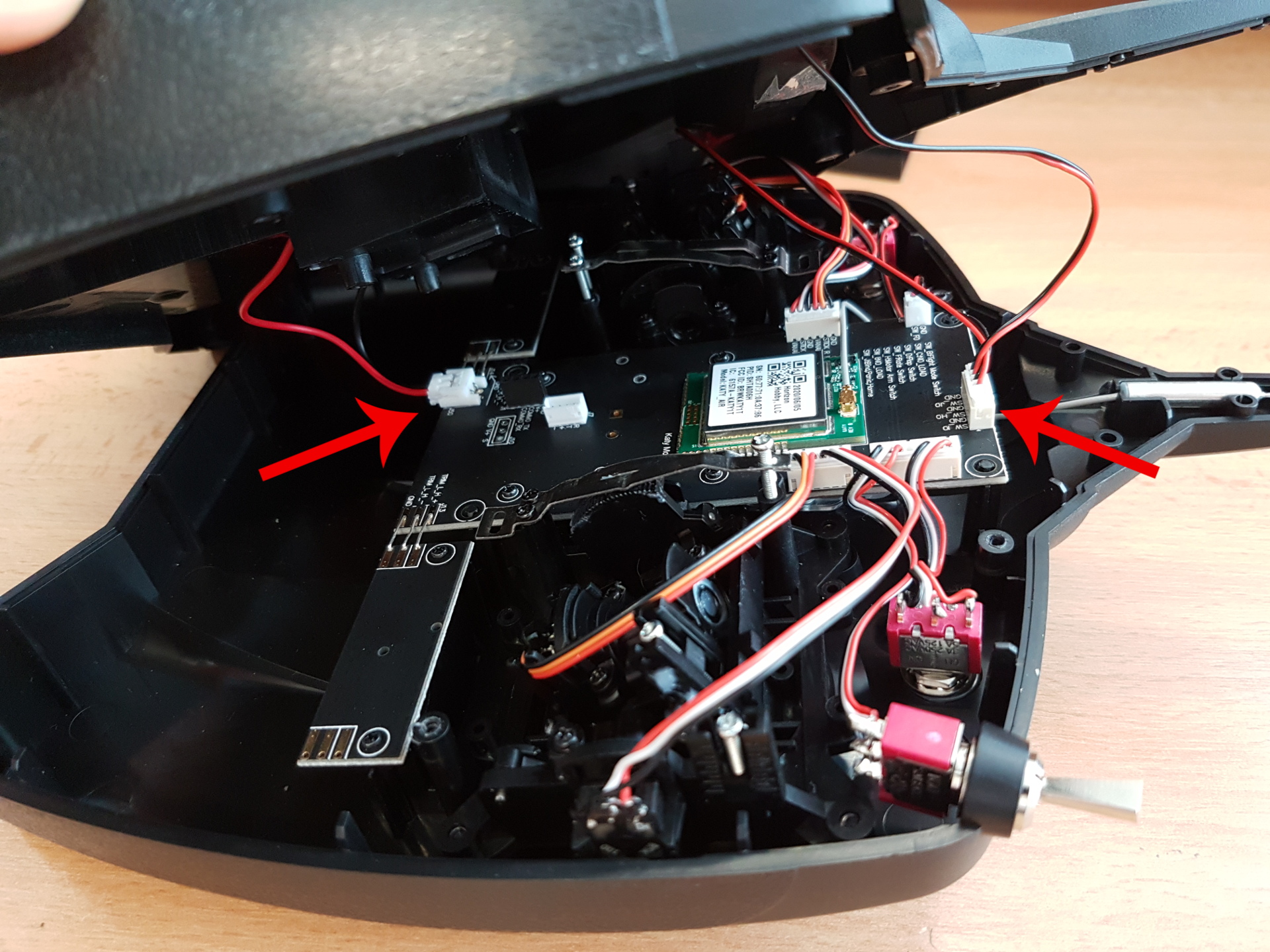

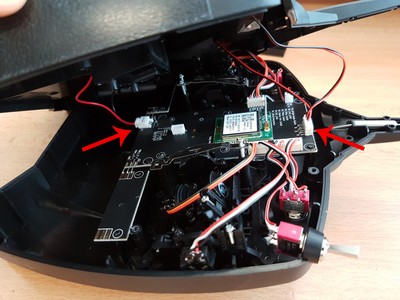

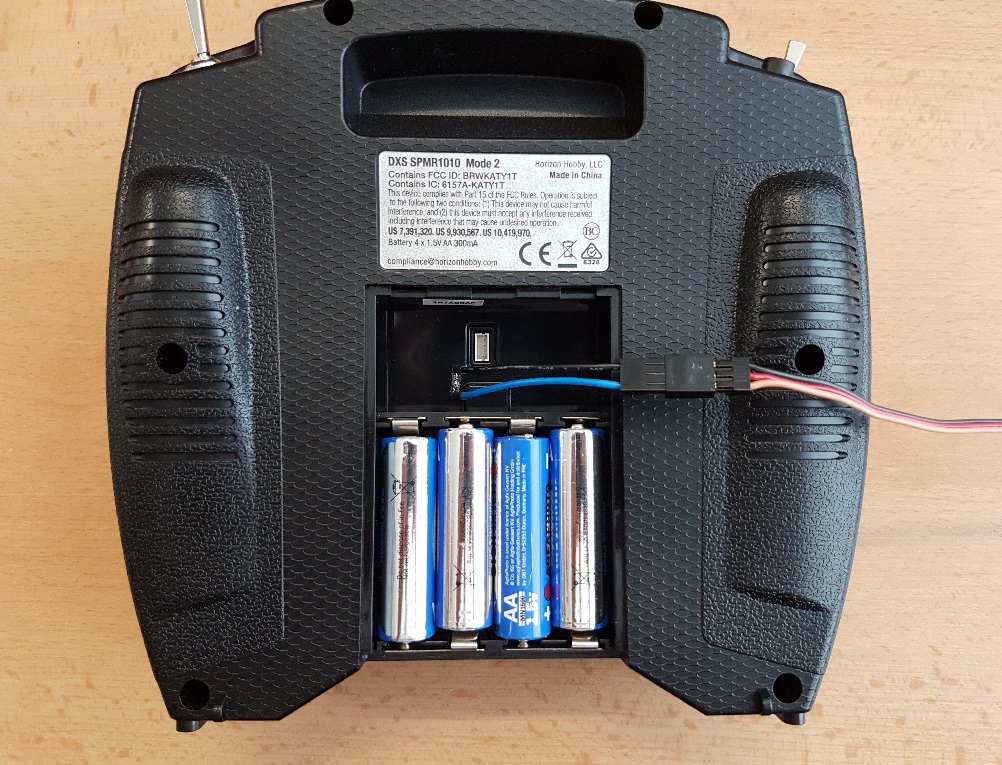

Vysílač DXs obraťte zády. Povolte 6 šroubů a demontujte zadní kryt vysílače. Zadní kryt jemně odklopte a odpojte konektory držící zadní kryt.

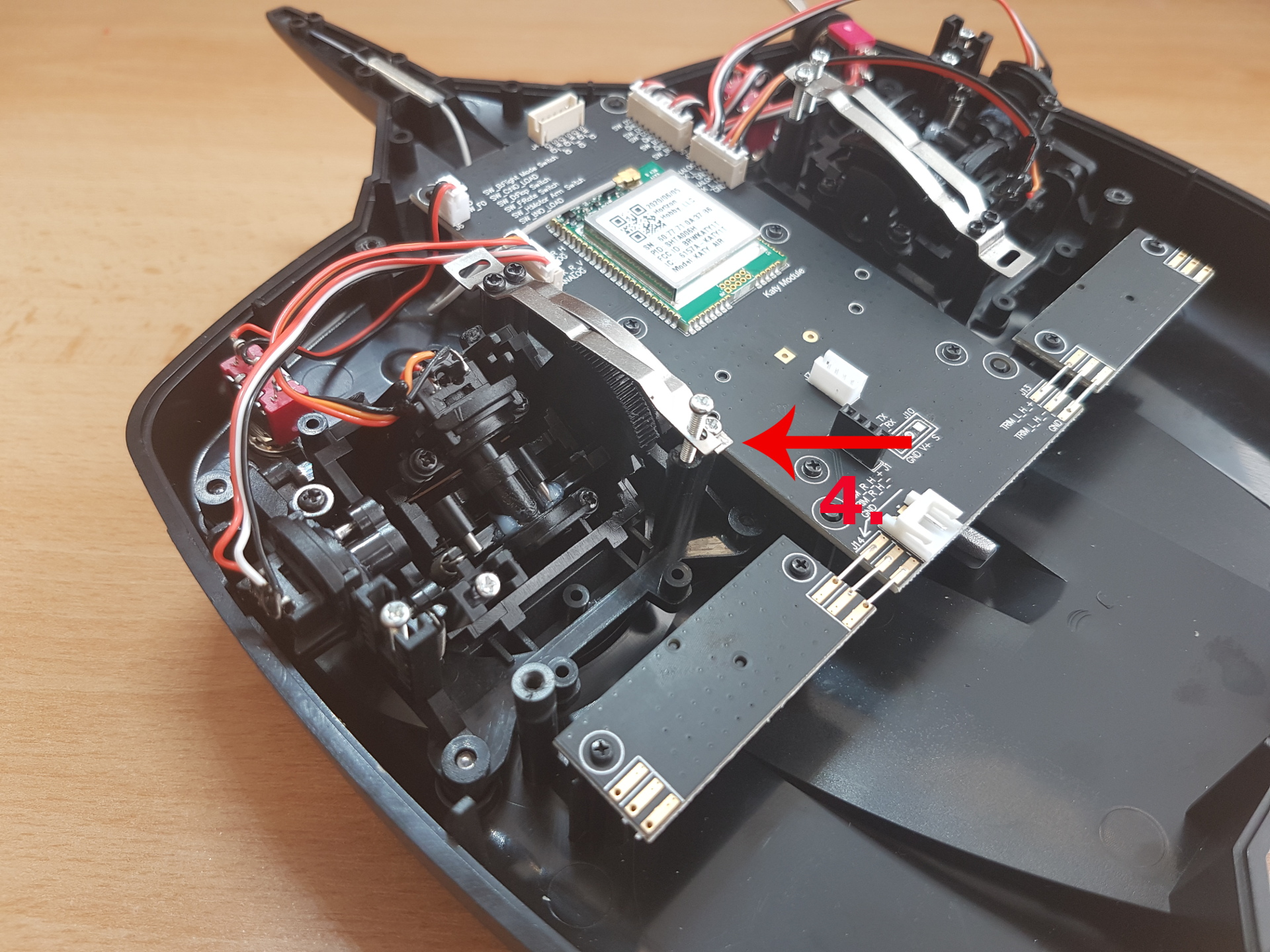

Na levém (z pohledu zezadu - pravém) křížovém ovladači proveďte následující tři změny nastavení:

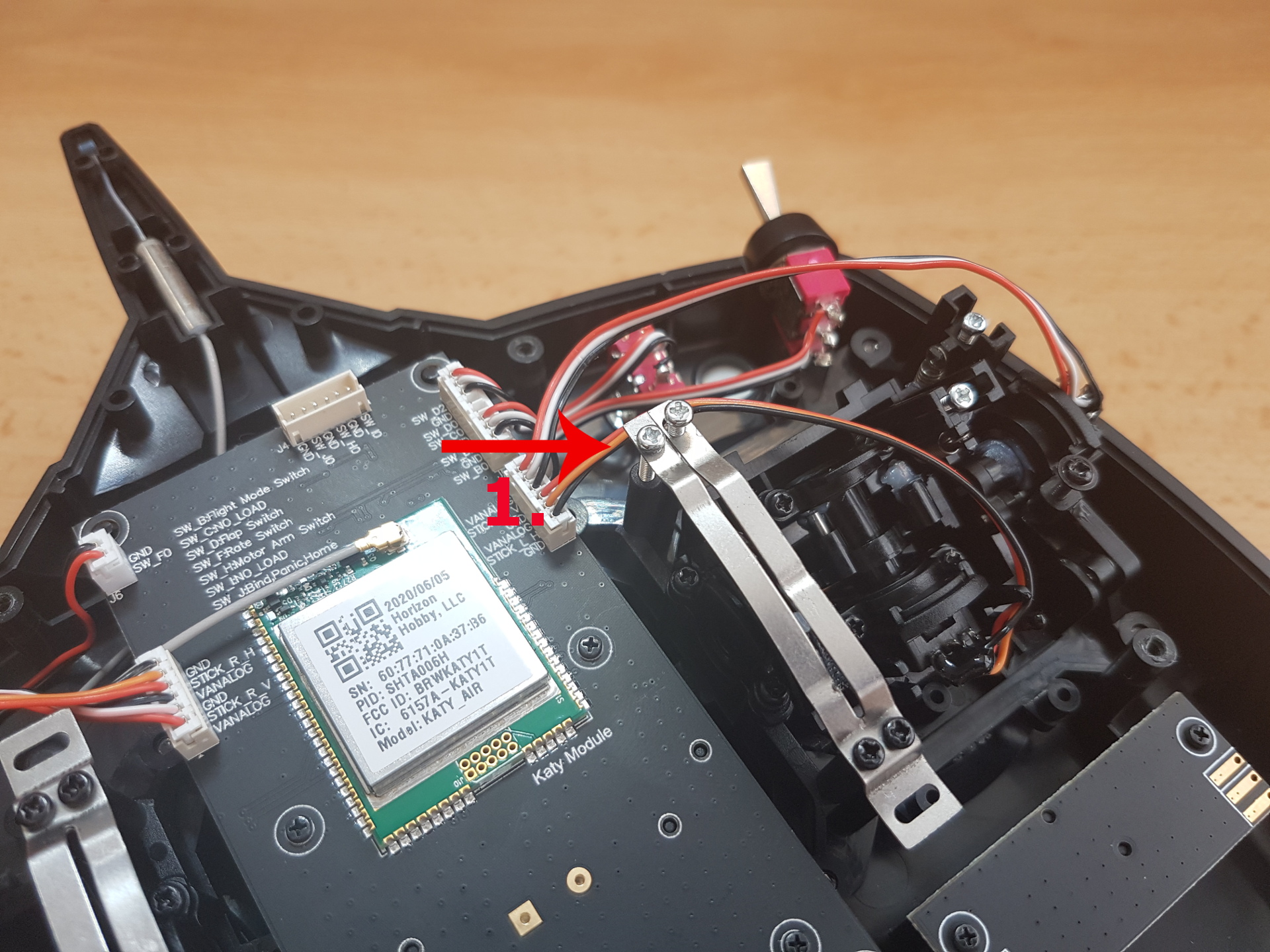

1. Povolte šroub do polohy, aby oba plíšky, kterými se nastavuje tuhost chodu ovladačů, byli ve stejné výšce. Plíšky se ze spodní strany nesmí dotýkat plastových třecích ploch.

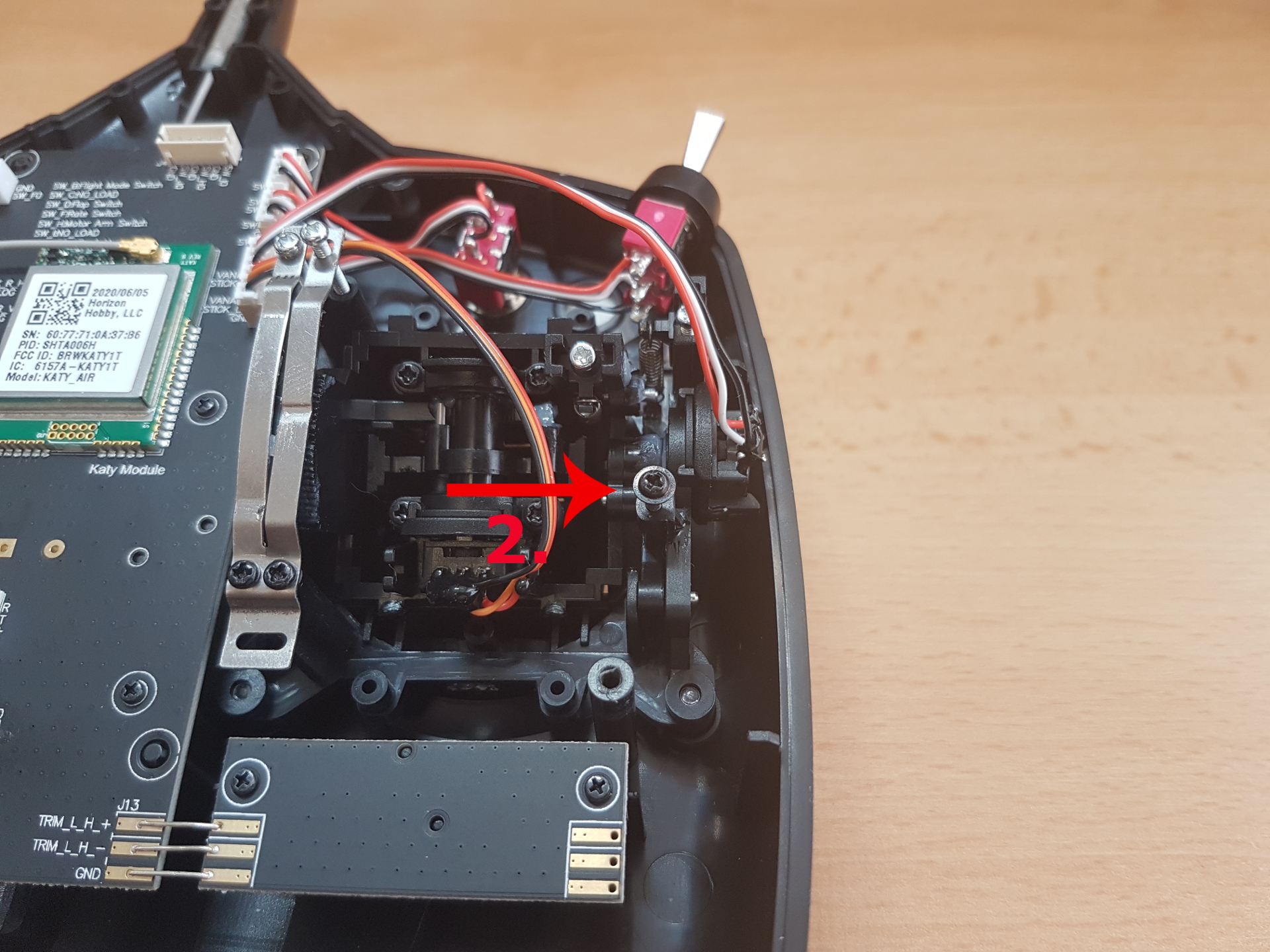

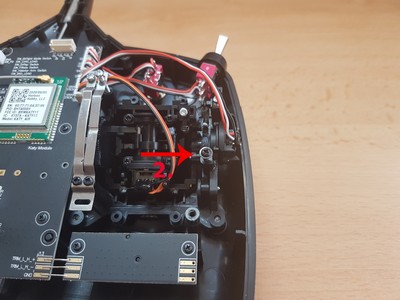

2. Povolte označený šroub, tím se uvolní mechanismus, který vrací křížový ovladač do neutrálu.

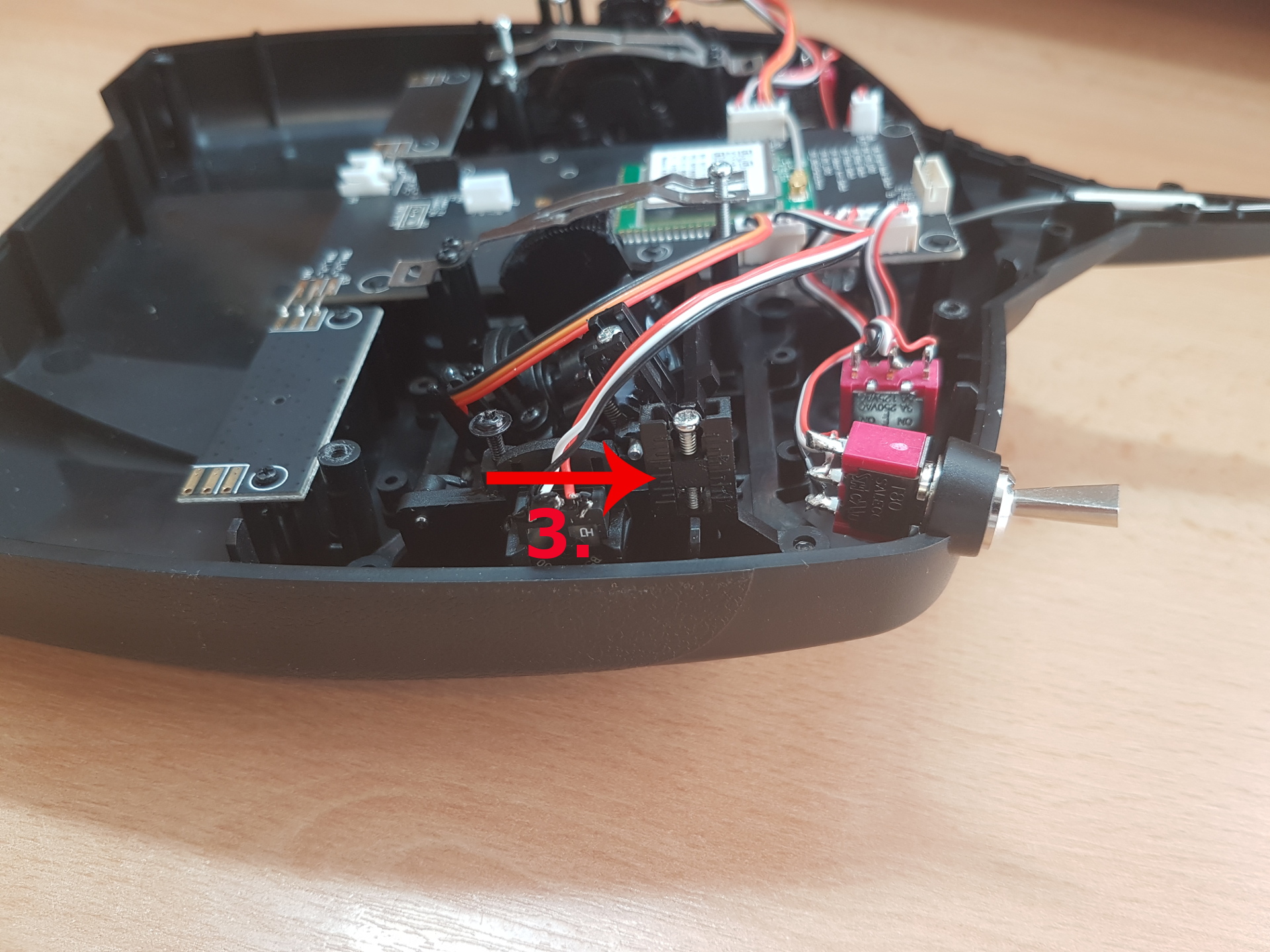

3. Poslední změnou na levém ovladači, je nastavení jezdce, který určuje odpor při pohybu ovladačem. Tento jezdec, pomocí šroubu, nastavte dle vašich potřeb. Standardně se jezdec nastavuje do 1/3 až 1/2.

Na pravém (z pohledu zezadu - levém) křížovém ovladači se provedou přesně opačné změny jako na levém křížovém ovladači, tj.:

1. Přitáhněte vyznačený šroub s plíškem podle toho, jakou tuhost chodu plynu vyžadujete. Standardně se plíšek přitahuje 2-3 mm nad doraz.

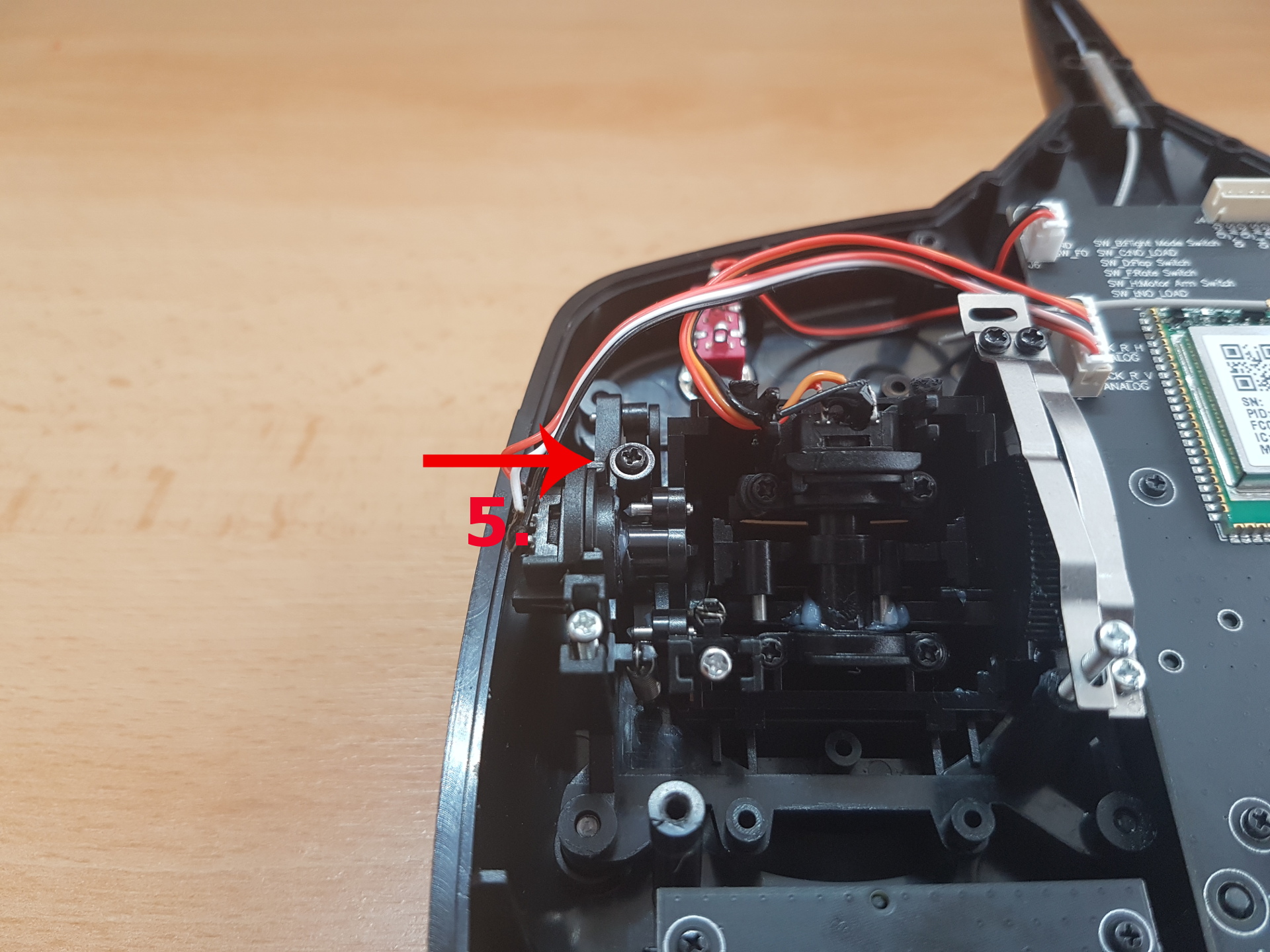

2. Přitáhněte aretační šroub mechaniky na doraz.

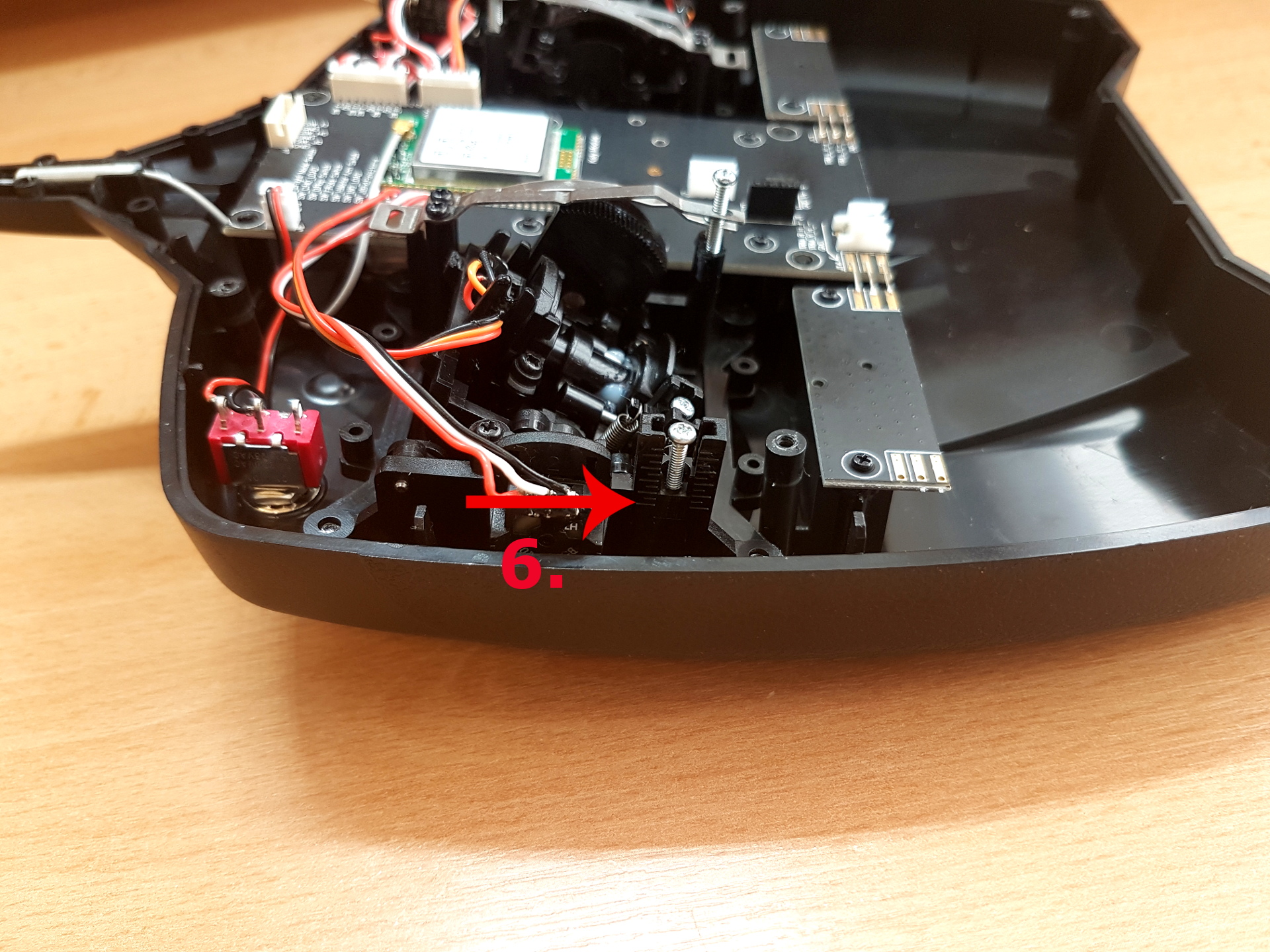

3. Pomocí šroubu nastavte jezdec tak, aby se nacházel v základní (nejnižší) poloze.

Nyní vysílač opačným postupem zkompletujte.

Softwarová změna módu křížových ovladačů

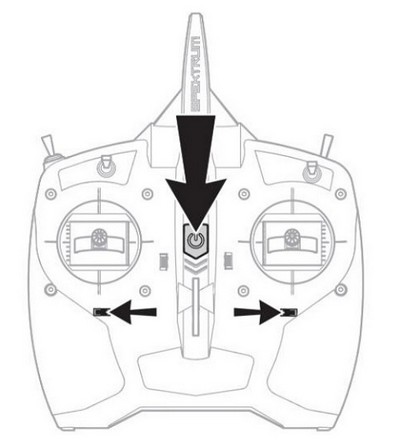

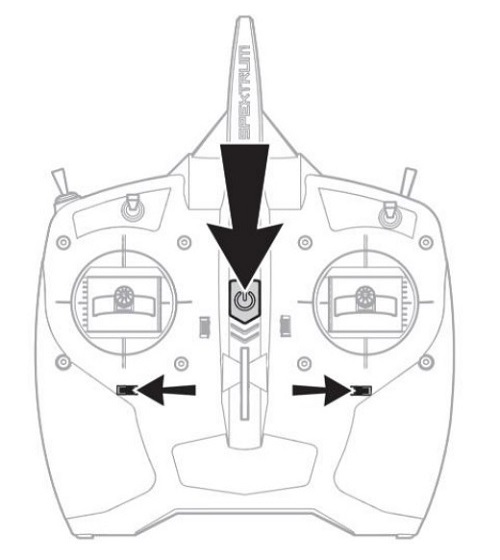

1. Vstupte do programovacího menu: přidržte trimy křidélek a směrovky směrem od sebe a zmáčkněte zapínací tlačítko (podržte 3 vteřiny). Logo Spektrum na vysílači bude svítit modře.

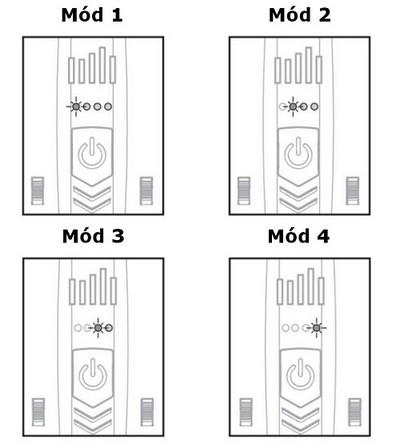

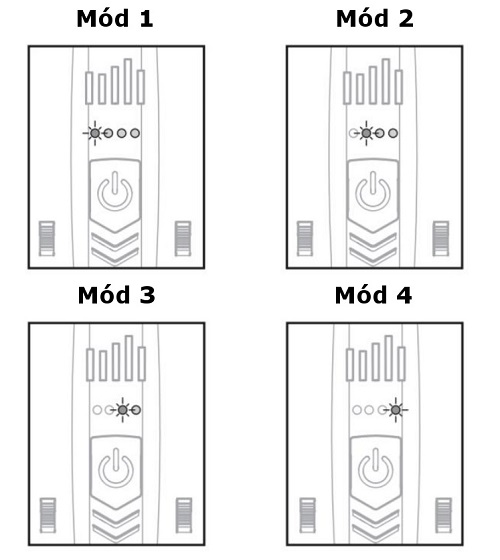

2. Diody na vysílači indikují mód vysílače.

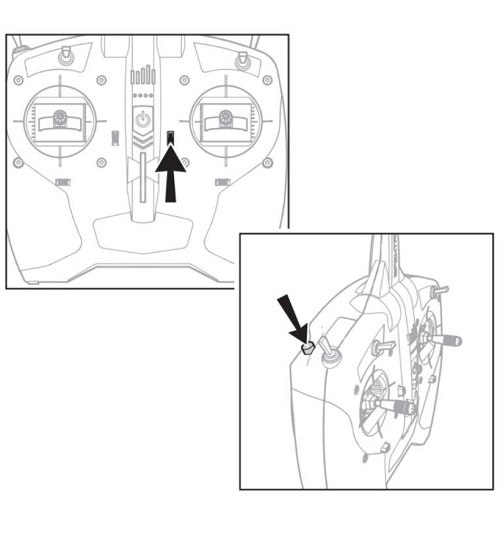

3. Změnu módu provedete tlačítkem trimu a potvrdíte pomocí tlačítka Bind.
