Typy hlav šroubů
A countersunk head with a flat top.
Flat head.
Cap head.
Round head.
Button head.
A countersunk head with a round top.
A hex head with built in washer.
Mírně kulatá hlava s malými bočními stěnami.
A slightly rounded head with short vertical sides.
Extra široká hlava s kulatým vrchem.
An extra wide head with a rounded top.
Zakladní typu šroubů dle závitu
Podle profilu a stoupání závitu se šrouby dále dělí na dva nejpoužívanější:
- Metrický závit (M)
- Unifikovaný palcový závit
A další méně používané jako například:
- Whitworthův závit
- Lichoběžníkový závit
- Oblý závit
- A další
Přehled zkratek
| Typ | Zkratka (EN) | Anglický název | Český název |
|---|---|---|---|
 | CCS | Countersunk Cap Screw | Šroub se zápustnou hlavou |
 | CS | Cap Screw | Šroub s válcovou hlavou |
 | FCS | Flathead Cap Screw | Šroub s plochou hlavou |
 | BCS | Buttonhead Cap Screw | Šroub s půlkulatou hlavou |
 | CM | Countersunk Machined Screw | Šroub se zápustnou hlavou |
 | RM | Roundhead Machined Screw | Šroub s kulatou hlavou |
 | WM | Washerhead Machined Screw | Šroub s přírubovou hlavou |
 | SS | Shoulder Screw | Ramenový šroub |
 | CST | Countersunk Self-tapping Screw | Vrut se zápustnou hlavou |
 | RST | Roundhead Self-tapping Screw | Vrut s kulatou hlavou |
 | WST | Washerhead Self-tapping Screw | Vrut s přírubovou hlavou |
 | FN | Flange Nut | Přírubová matice |
 | NL | Nylon Locknut | Samojistná matice (nylonová) |
 | PB | Plastic Bushing | Vymezovací kroužek (plastový) |
 | GS | Set(grub) Screw | Stavěcí šroub (červík) |
 | PW | Plastic Washer | Podložka (plastová) |
 | AS | Aluminium Spacer | Vymezovací kroužek (hliníkový) |
 | PTW | PTFE Washer | Podložka (teflonová) |
 | MW | Metal Washer | Podložka (kovová) |
 | E | E-Clip | Pojistný kroužek (segrovka) |
 | SW | Split Washer | Perová podložka |
 | BB | Ball Bearing | Kuličkové ložisko |
 | SLB | Self-lubricating Bushing | Kluzné ložisko (samomazné pouzdro) |
 | NRB | Needle Roller Bearing | Jehlové ložisko |
 | ELW | External Lock Washer | Vnější pojistná podložka |
Šrouby Cap Screw jsou vyrobeny klasickými postupy, Machine Screw mají vyšší přesnost a kvalitu (jsou vyráběny obráběním).
Typy drážek šroubů (pohony hlav)
| Kategorie | Typy |
|---|---|
| Ploché |
|
| Křížové |
|
| Čtvercové |
|
| Multi-čtvercové |
|
| Šestihranné vnitřní |
|
| Pentalobulární |
|
| Hexalobulární |
|
| Kombinované |
|
| Vnější |
|
| Bezpečnostní |
|
Plochý
Plochý s kulatou drážkou
Plochý Vysoký točivý moment
Křížový
Phillips
Pozidriv
Supadriv
JIS B 1012
Phillips II
Frearson / Redd & Prince
French recess
Torq-set
Mortorq
Robertson
LOX-recess
Double-square
Triple-square (XZN)
Imbus
Dvojitý imbus
Pentalobe
ASTER recess
Torx Plus Ttamper-resistant
Torx
Torx Plus
Torx Paralobe
Torx tap
Plochý/Phillips
Phillips-square
Plochý/Torx
Clutch
Šestihran
Čtvercový
Plochý šestihran
Pětihran
Vnější Torx
12-hran
Bezpečnostní Torx
Bristol
Line samec
Line samice
Bezpečnostní samice Line
Jednocestný
Oval
Polydrive (RIBE)
Bezpečnostní Imbus
12-hran přírubový
Trojúhelník
Tříbodový
Tříbodový-3
Třídrážkovaný

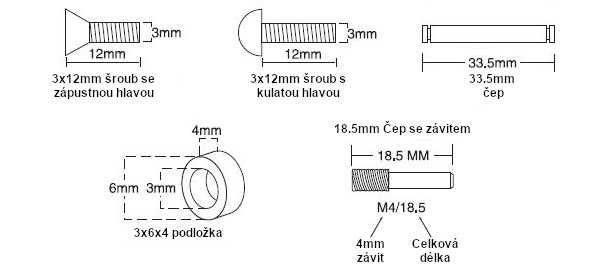

TříkřídlýMeření spojovacího materiálu - příklady
