Přehled raketových motorů
Home page » Blog » Přehled raketových motorů
Konstrukce raketových motorů
Raketové motory se skládají z těchto částí:
- Papírová trubka - slouží jako tělo raketového motoru.
- Tryska motoru - je umístěna na základně a motoru. Je vyrobena z tepelně odolného materiálu (nejčastěji keramika), neboť jí prochází horký rozpínající se plyn.
- Pohonná směs - se spotřebovává během hoření a vytváří tah motoru.
- Zpožďovací směs pro aktivaci výmetu - vytváří časovou prodlevu mezi dohořením pohonné směsi a výmetem. V tuto dobu se vytváří velké množství kouře pro lepší sledování letu rakety.
- Směs výmetu - aktivuje návratové zařízení ve formě padáku nebo streameru.
- Přepážka výmetu - utěsňuje směs výmetu a celý motor.
Značení modelářských raketových motorů
Raketové motory mají jednotné označení, které popisuje parametry motoru.
- Počáteční písmeno označuje celkový impuls síly motoru. Další písmeno znamená dvojnásobný impuls oproti předcházejícímu písmenu. (Příklad. Motor B má dvojnásobný impuls síly než motor A).
- Číslo za písmenem označuje průměrný tah v newtonech (celkový impuls/doba trvání tahu = průměrný tah).
- Další číslo označuje dobu v sekundách mezi dohořením pohonné směsi a výmetem. Kódy motoru končící „0“ nemají žádné zpoždění mezi dohořením a výmetem. Používají se do spodních stupňů raket, kdy se po dohoření motoru ihned zapálí motor dalšího stupně. Motory s velkým zpožděním se používají v koncových stupních nebo ve velkých jednostupňových raketách.
- Kódy motorů končící T označují miniátory.
- Motory s kódy končícími na P jsou bez výmětu. Jsou určeny pro modely letadel poháněné raketovým motorem nebo do raket poháněné paralelně zapojenými motory - jeden motor je s výmetem, zbytek motorů bez výmetu.
Např. raketový motor B4-2 má celkový impus 5 N·s, průměný tah 4 N a zpoždění výmetu 2 s.
Zpoždění výmetu má toleranci ±1 s. Raketové motory ESTES jsou baleny včetně elektrickými zápalnicemi, raketové motory Klima jsou dodávány s elektrickými nebo klasickými zápalnicemi. Nedoporučuje se použití rakety, jejíž hmotnost přesahuje maximální nosnost instalovaného motoru – viz údaje v tabulkách.
| Označení motoru | Celkový impuls [N·s] | Průmerný tah [N] | Zpoždění výmetu [s] | Maximální nosnost [g] | Doba hoření [s] | Počateční hmotnost [g] | Hmotnost náplně [g] | Rozměr motoru [mm] |
|---|---|---|---|---|---|---|---|---|
| Raketové motory pro jednostupňové rakety | ||||||||
| 1/4A3‑3T | 0.625 | 3 | 3 | 28 | 0.3 | 5.9 | 1.3 | ø13x44 |
| 1/2A3‑2T | 1.25 | 3 | 2 | 57 | 0.3 | 6.4 | 1.9 | ø13x44 |
| A3‑4T | 2.5 | 3 | 4 | 57 | 0.6 | 8.0 | 3.3 | ø13x44 |
| A10‑3T | 2.50 | 10 | 3 | 85 | 0.8 | 8.1 | 3.5 | ø13x44 |
| 1/2A6‑2 | 1.25 | 6 | 2 | 57 | 0.3 | 13.6 | 2.7 | ø18x70 |
| A8‑3 | 2.50 | 8 | 3 | 85 | 0.5 | 15.5 | 4.1 | ø18x70 |
| B4‑2 | 5.00 | 4 | 2 | 113 | 1.1 | 18.6 | 7.6 | ø18x70 |
| B4‑4 | 5.00 | 4 | 4 | 99 | 1.1 | 19.2 | 7.6 | ø 18x70 |
| B6‑2 | 5.00 | 6 | 2 | 127 | 0.8 | 17.3 | 6.5 | ø18x70 |
| B6‑4 | 5.00 | 6 | 4 | 113 | 0.8 | 17.8 | 6.5 | ø18x70 |
| C6‑3 | 10.0 | 6 | 3 | 113 | 1.6 | 23.4 | 12.2 | ø18x70 |
| C6‑5 | 10.0 | 6 | 5 | 113 | 1.6 | 24.0 | 12.2 | ø18x70 |
| C11‑3 | 10.0 | 11 | 3 | 170 | 0.8 | 32.1 | 12.4 | ø24x70 |
| C11‑5 | 10.0 | 11 | 5 | 142 | 0.8 | 33.4 | 12.4 | ø24x70 |
| D12‑3 | 20.0 | 12 | 3 | 396 | 1.6 | 44.5 | 24.2 | ø24x70 |
| D12‑5 | 20.0 | 12 | 5 | 283 | 1.6 | 45.7 | 24.2 | ø24x70 |
| Motory pro nejvyšší stupeň vícestupňových raket | ||||||||
| 1/2A3‑4T | 1.25 | 3 | 4 | 28 | 0.3 | 6.6 | 1.9 | ø13x44 |
| A8‑5 | 2.50 | 8 | 5 | 57 | 0.5 | 15.7 | 4.1 | ø18x70 |
| B6‑6 | 5.00 | 6 | 6 | 71 | 0.8 | 18.2 | 6.5 | ø18x70 |
| C6‑7 | 10.0 | 6 | 7 | 71 | 1.6 | 24.3 | 12.2 | ø18x70 |
| C11‑7 | 10.0 | 11 | 7 | 113 | 0.8 | 33.8 | 12.4 | ø24x70 |
| D12‑7 | 20.0 | 12 | 7 | 226 | 1.6 | 46.0 | 24.2 | ø24x70 |
| Motory pro vícestupňové rakety | ||||||||
| A10‑0 | 2.50 | 10 | 0 | 113 | 0.8 | 6.8 | 3.5 | ø13x44 |
| A8‑0 | 2.50 | 8 | 0 | 85 | 0.3 | 13.5 | 4.1 | ø18x70 |
| B6‑0 | 2.50 | 6 | 0 | 113 | 0.8 | 15.7 | 6.5 | ø18x70 |
| C6‑0 | 5.00 | 6 | 0 | 113 | 1.6 | 21.4 | 12.2 | ø18x70 |
| C11‑0 | 10.0 | 11 | 0 | 170 | 0.8 | 29.2 | 12.4 | ø24x70 |
| D12‑0 | 20.0 | 12 | 0 | 396 | 1.6 | 40.4 | 23.8 | ø24x70 |
| Motory s ucpávkou pro raketová auta | ||||||||
| A10‑PT | 2.5 | 10 | 0 | 85 | 0.8 | 7.4 | 3.78 | ø13x44 |

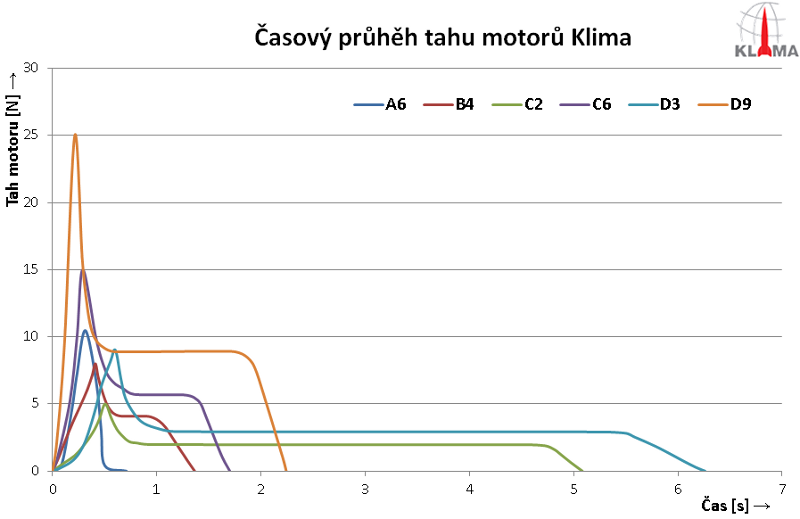

| Označení motoru | Celkový impuls [N·s] | Průměrný tah [N] | Zpoždění výmetu [s] | Maximální nosnost [g] | Doba hoření [s] | Počateční hmotnost [g] | Hmotnost náplně [g] | Rozměry motoru [mm] |
|---|---|---|---|---|---|---|---|---|
| Raketové motory pro jednostupňové rakety | ||||||||
| A6-4 | 2.5 | 6 | 4 | 70 | 0.6 | 14.5 | 3.5 | ø18x70 |
| B4-4 | 5 | 4 | 4 | 90 | 1.3 | 16.8 | 5.8 | ø18x70 |
| C6-3 | 10 | 6 | 3 | 160 | 1.6 | 20.5 | 9.5 | ø18x70 |
| C6-5 | 10 | 6 | 5 | 150 | 1.6 | 21.2 | 10.2 | ø18x70 |
| D9-3 | 20 | 9 | 3 | 300 | 2.1 | 27.1 | 16.1 | ø18x70 |
| D9-5 | 20 | 9 | 5 | 250 | 2.1 | 27.6 | 16.6 | ø18x70 |
| Motory pro nejvyšší stupeň vícestupňových raket | ||||||||
| C6-7 | 10 | 6 | 7 | 140 | 1.6 | 22 | 11 | ø18x70 |
| D9-7 | 20 | 9 | 7 | 200 | 2.1 | 28.2 | 17.2 | ø18x70 |
| Raketové motory pro vícestupňové rakety | ||||||||
| B4-0 | 5 | 4 | 0 | 90 | 1.3 | 15.8 | 5.8 | ø18x70 |
| C2-0 | 10 | 2 | 0 | 150 | 5 | 22.3 | 11.5 | ø18x70 |
| C6-0 | 10 | 6 | 0 | 160 | 1.6 | 18.7 | 8.9 | ø18x70 |
| D3-0 | 19 | 3 | 0 | 200 | 6 | 28 | 17.2 | ø18x70 |
| D9-0 | 20 | 9 | 0 | 300 | 2.1 | 26.3 | 15.5 | ø18x70 |
| Raketové motory bez výmetu | ||||||||
| C2-P | 10 | 2 | ∞ | 150 | 5 | 22.5 | 11 | ø18x70 |
| C6-P | 10 | 6 | ∞ | 160 | 1.6 | 19.9 | 8.4 | ø18x70 |
| D3-P | 19 | 3 | ∞ | 200 | 6 | 27.7 | 16.7 | ø18x70 |
| D9-P | 20 | 9 | ∞ | 300 | 2.1 | 26.5 | 15 | ø18x70 |
| Označení motoru | Celkový impuls [N·s] | Průmerný tah [N] | Maximální tah [N] | Zpoždění výmetu [s] | Maximální nosnost [g] | Doba hoření [s] | Počateční hmotnost [g] | Hmotnost náplně [g] | Rozměr motoru [mm] |
|---|---|---|---|---|---|---|---|---|---|
| Raketové motory pro jednostupňové rakety | |||||||||
| D12-4 | 19 | 12 | 25 | 4 | 400 | 1.6 | 45.5 | 14.8 | ø24x70 |
| D12-6 | 19 | 12 | 25 | 6 | 400 | 1.6 | 45.5 | 14.8 | ø24x70 |
| D12-8 | 19 | 12 | 25 | 8 | 400 | 1.6 | 45.5 | 14.8 | ø24x70 |
| D20-4 | 19 | 20 | 35 | 4 | 500 | 1 | 45.5 | 14.8 | ø24x70 |
| D20-6 | 19 | 20 | 35 | 6 | 500 | 1 | 45.5 | 14.8 | ø24x70 |
| D20-8 | 19 | 20 | 35 | 8 | 500 | 1 | 45.5 | 14.8 | ø24x70 |
| E12-4 | 36 | 12 | 28 | 4 | 400 | 3.3 | 64 | 27.6 | ø24x95 |
| E12-6 | 36 | 12 | 28 | 6 | 400 | 3.3 | 64 | 27.6 | ø24x95 |
| E12-8 | 36 | 12 | 28 | 8 | 400 | 3.3 | 64 | 27.6 | ø24x95 |
| E20-4 | 36 | 20 | 35 | 4 | 500 | 2 | 64 | 27.6 | ø24x95 |
| E20-6 | 36 | 20 | 35 | 4 | 500 | 2 | 64 | 27.6 | ø24x95 |
| E20-8 | 36 | 20 | 35 | 8 | 500 | 2 | 64 | 27.6 | ø24x95 |
| F35-4 | 65 | 35 | 55 | 4 | 1000 | 2 | 91.5 | 42.3 | ø29x95 |
| F35-6 | 65 | 35 | 55 | 6 | 1000 | 2 | 91.5 | 42.3 | ø29x95 |
| F35-8 | 65 | 35 | 55 | 8 | 1000 | 2 | 91.5 | 42.3 | ø29x95 |
| Raketové motory pro vícestupňové rakety | |||||||||
| D12-0 | 19 | 12 | 25 | 0 | 400 | 1.6 | 45.5 | 14.8 | ø24x70 |
| D20-0 | 19 | 20 | 35 | 0 | 500 | 1 | 45.5 | 14.8 | ø24x70 |
| E12-0 | 36 | 12 | 28 | 0 | 400 | 3.3 | 64 | 27.6 | ø24x95 |
| E20-0 | 36 | 20 | 35 | 0 | 500 | 2 | 64 | 27.6 | ø24x95 |
| F35-0 | 65 | 35 | 55 | 0 | 1000 | 2 | 91.5 | 42.3 | ø29x95 |
| Raketové motory pro modely letadel | |||||||||
| L-1 | 1.2 | 0.1 | 0.25 | - | - | 9 - 14 | 5 | - | ø10,2 x 40 |
| L-2 | 3.3 | 0.17 | 0.45 | - | - | 14 - 20 | 8.6 | - | ø11,2 x 58 |
| L-2HP | 4.1 | 0.25 | 0.6 | - | - | 13 - 19 | 10 | - | ø12,2 x 58 |
| L-3 | 9.6 | 0.5 | 1.1 | - | - | 15 - 21 | 17 | - | ø15,2 x 65 |
| L-4 | 14 | 1.0 | 2.0 | - | - | 13 - 19 | 27 | - | ø17,7 x 70 |
Článek byl vytvořen 31.1.2023. Poslední úprava proběhla 31.1.2023.
