Představení RC letadla E-flite Timber X 0.57 m

Home page » Blog » Představení RC letadla E-flite Timber X 0.57 m

Jeden z nejprodávanějších RC modelů letadel od značky E-flite - Timber X 1,2 m je nyní k dispozici jako mikro model Timber X o rozpětí 570 mm. Stejně jako velký model má zmenšená verze vlastnosti STOL, velká kormidla pro pokročilou akrobacii. Řídicí jednotka podporuje stabilizaci AS3X, volitelně SAFE Select a mix flaperon.

Pro zprovoznění modelu potřebujete LiPo akumulátor 11.1 V o kapacitě 280 – 350 mAh, adekvátní nabíječ a RC vysílač Spektrum.

Tabulka 1: Technické údaje
Rozpětí	570 mm
Délka	470 mm
Letová hmotnost	137 g (bez baterie)
Konstrukce	EPS
Serva	Lineární
Vrtule	5.5x2.5“
Akumulátor	LiPo 11.1 V 280 – 350 mAh s konektorem JST

Konstrukce modelu

Model je vyroben z lehkého EPS vypěněného do formy. Je dodáván kompletně sestavený, takže stačí doplnit vlastní akumulátor a spárovat s RC vysílačem Spektrum. V přední části trupu je pohodlný přístup k motoru a pohonné baterii. Model má hotové zbarvení a stejně jako větší Timber X i velká balónová kola umožňující snadný vzlet z trávy.

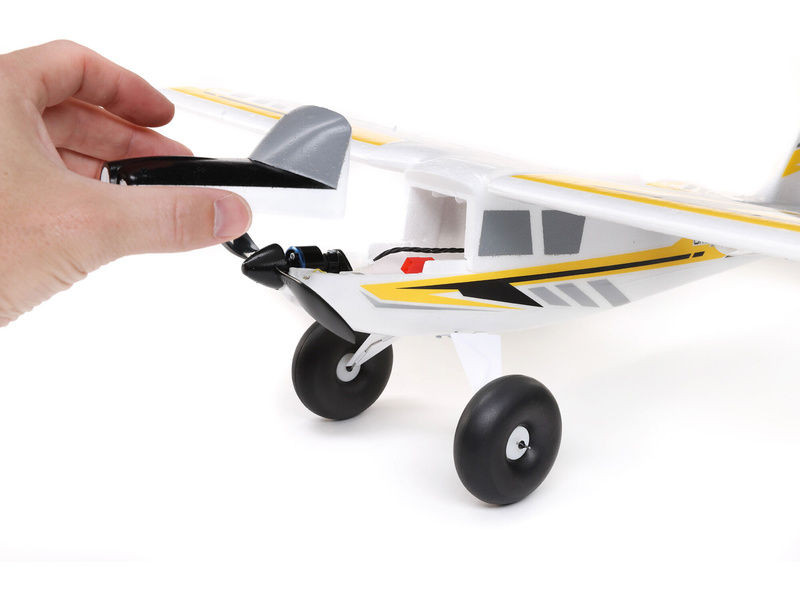

Velký přední kryt umožňuje pohodlný přístup k motoru a pohonnému akumulátoru

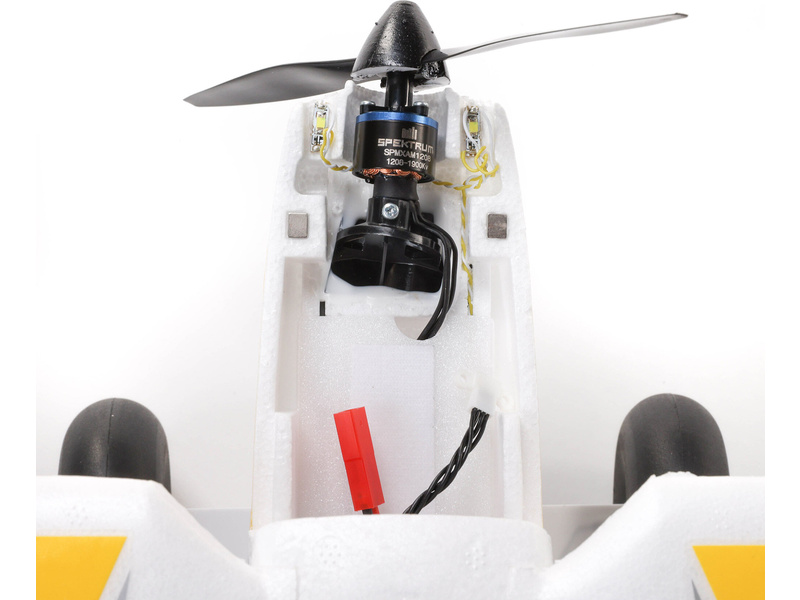

Kromě motoru jsou v pření části trupu nainstalovány i LED diody.

Elektronika v modelu

V modelu je nainstalovaná řídící jednotka obsahující přijímač, regulátor motoru a dvojici přesných lineárních serv ovládající směrovku a výškovku. Křidélka (klapky) jsou řízena samostatnými lineárními servy, které jsou na spodní straně křídla. Samozřejmostí je poskytování telemetrických dat – napájecí napětí a otáček motoru.

Řídicí jednotka obsahuje stabilizační systém AS3X, dále lze volitelně 5. kanálem aktivovat funkci SAFE Select. Pomocí 6. kanálu lze ovládat křidélka jako klapky (funkce flaperon).

Ve výchozím stavu je funkce SAFE Select zapnuta a funkce flaperon vypnuta. Obě funkce lze zapnout či vypnout pomocí vysílače – po zapnutí modelu se kniply vysílače přesunou do patřičných poloh a 5x se přepne přepínač 5. kanálu, viz tab. 2.

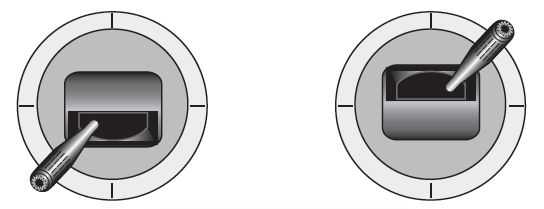

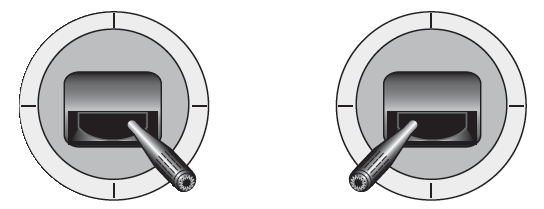

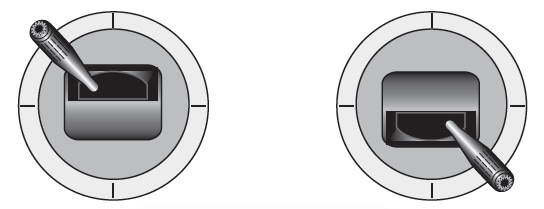

Tabulka 2: Zapnutí či vypnutí funkce SAFE Select a Flaperon
Funkce	Vysílač v módu 1 (plyn a křidélka na pravé ruce)	Vysílač v módu 2 (plyn a směrovka na levé ruce)
SAFE Select
Flaperon

Pokud chcete používat funkci flaperon, pak je potřeba ve vysílači nastavit v menu FLAP SYSTEM výchylky klapek a korekci výškovky podle tab. 3. Klapky můžete ovládat např. třípolohovým přepínačem.

Tabulka 3: Nastavení klapek a korekce výškovky
Poloha	Výchylka klapek	Korekce výškovky
0	0%	0%
1	-50%	4%
2	-100%	12%

Dále lze křidélka použít jako brzdící klapky (obě křidélka se vychýlí směrem nahoru), stačí nastavit kladné výchylky klapek.

Závěr

RC model letadla od značky E-flite - Timber X o rozpětí 0.57 m je zmenšenina jednoho z neprodávanějších modelů E-flite Timber X 1.2m. Díky svým malým rozměrům jej lze provozovat na malém prostoru. Dostatek výkonu umožňuje provádět 3D akrobacii. Samozřejmostí je nainstalované poziční LED osvětlení. O letových vlastnostech se můžete přesvědčit v následujícím videu:

Článek je zařazen do následujicích kategorií:

Článek byl vytvořen 29.9.2022. Poslední úprava proběhla 29.9.2022.
