Výhodou společnosti HorizonHobby je jednotná koncepce, kterou používá pro své RC modely letadel. Díky tomu Vám stačí si pořídit univerzální vysílač Spektrum s displejem a dále si můžete dokupovat jednotlivé modely RC letadel ve verzi BNF, které můžete vybírat z široké nabídky značek Eflite a Hobbyzone. K jednomu vysílači tak, můžete mít napárovány desítky modelů a jen si vybrat, se kterým dnes poletíte. Právě nespočet reálně zpracovaných RC modelů v prvotřídní kvalitě, od počátku letectví až po současnost, dělá ze společnosti Horizon Hobby jasnou jedničku na trhu. Další předností je velmi jednoduchá příprava a první nastavení modelů BNF. Obecný postup pro první přípravu a varianty nastavení vysílače si představíme v následujícím článku.
Vždy se držte instrukcí uvedených v návodu, článek slouží pro obecný přehled možností a vysvětlení postupů pro začátečníky.
Modely jsou výborně zabaleny v přesných polystyrenových výplních a riziko poškození při přepravě je minimální. Přesto jednotlivé díly zkontrolujte.
K modelů je dodáván originální i obsáhlý český manuál.
Do modelu vždy zapojujte jen plně nabitou baterii.

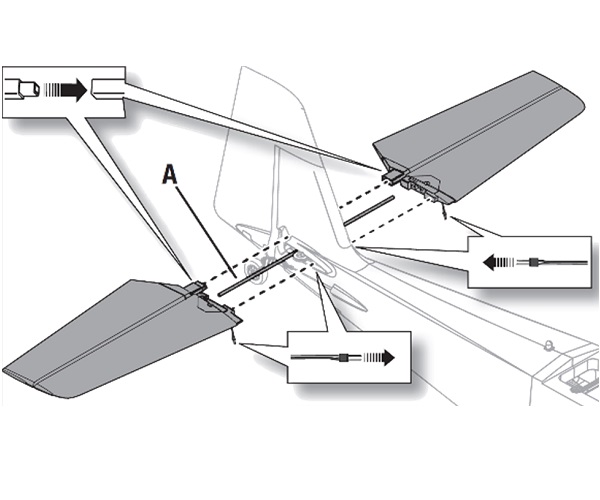

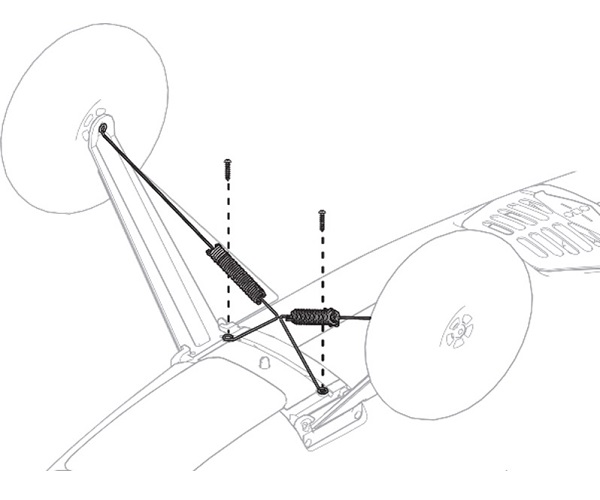

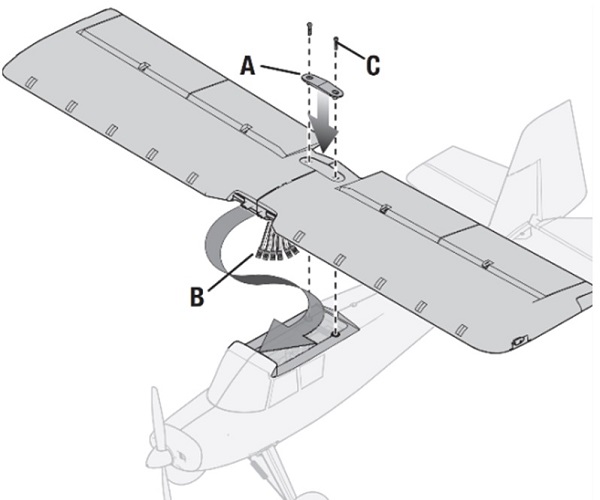

Složení se liší dle konkrétního modelu, je nutné postupovat přesně podle návodu. Jednotlivé kroky bývají pro pochopení obrázkově znázorněny.
Model BNF lze do vysílače nastavit dvěma způsoby:
Pro modely BNF je k dispozici kompletní nastavení všech parametrů modelu pomocí Importu. Hotové nastavení modelů lze stáhnout ze stránek Spektrum nebo disku Google. Dle typu vašeho vysílače se provede nahrání modelu:
Pro příklad provedeme manuální nastavení vysílače DX7 (gen 2) a začátečnického modelu Eflite Timber X 1.2m se vzletovými klapkami a klasickým přijímačem. Postup je obecný, konktrétní pokyny naleznete v návodu u modelu.
Nastavení programovatelných RC souprav Spektrum | ||
---|---|---|
Do vysílače přidejte nový model a zvolte typ modelu ACRO | ||
Dvojí výchylky | HIGH 100% | LOW 70% |
Výchylka serva | 100% | |
Throttle Cut | -100% | |
Nastavení časovače | 3–4 minuty | |
DX7S DX8 | 1. Přejděte do System Setup | |
2. Nastavte Model Type: Airplane | ||
3. Nastavte Wing Type: 1 AIL 1 FLAP | ||
4. Přejděte do Channel Assign: Channel Input Config AUX2: A | ||
5. Přejděte do Digital Switch Setup: Switch: A Pos 0: -100 (bez reverzu motoru) Pos 1: +100 (s reverzem motoru) | ||
6. Přejděte do Function List | ||
7. Nastavte Flap System: Norm: 0% FLAP ELEV 0% Mid: 50% FLAP ELEV 14% Land: 100% FLAP ELEV 20% Speed: 2.0 s Switch: FLAP | ||
DX6e DX6 (Gen 2) DX7 (Gen 2) DX8e DX8 (Gen 2) DX9 DX10t DX18 DX20 iX12 | 1. Přejděte do System Setup | |
2. Nastavte Model Type: Airplane | ||
3. Nastavte Wing Type: 1 AIL 1 FLAP | ||
4. Přejděte do Channel Assign (pouze DX7 G2 a vyšší): Channel Input Config AUX2: A | ||
5. Přejděte do Digital Switch Setup: (pouze DX7 G2 a vyšší): Switch: A Pos 0: -100 (bez reverzu motoru) Pos 1: +100 (s reverzem motoru) | ||
6. Přejděte do Function List | ||
7. Nastavte Flap System Switch: D Pos 0: 0% FLAP Pos 1: 50% FLAP 14% ELEV Pos 2: 100% FLAP 20% ELEV Speed: 2.0 |
Jako další příklad provedeme manuální nastavení vysílače NX a začátečnického modelu Carbo Cub se řídící jednotkou. Postup je opět obecný, konktrétní pokyny naleznete v návodu u modelu.
Nastavení programovatelných RC souprav Spektrum NX |
---|
1. Přejděte do SYSTEM SETUP |
2. Vytvořte nový model a nastavte MODEL TYPE: AIRPLANE |
3. Přejděte do menu Channel Assign Přiřaďte přepínače ke kanálům: 5 Gear: změňte A na přepínač B 6 Aux1: změňte D na tlačítko I |
4. Přejděte do menu FUNCTION LIST |
5. Nastavte Dvojí výchylky a expo křidélek: D/R (DUAL RATE) A EXPO Channel: Aileron Nastavte přepínač: Switch F Nastavte vysoké výchylky: pozice přepínače 0 a 1: Rate 100%, Expo 10% Nastavte nízké výchylky: pozice přepínače Position 2: Rate 70%, Expo 5% |
6. Nastavte Dvojí výchylky a expo výškovky D/R (DUAL RATE) A EXPO Channel: Elevator Nastavte přepínač: Switch C Nastavte vysoké výchylky: pozice přepínače 0 a 1: Rate 100%, Expo 10% Nastavte nízké výchylky: pozice přepínače Position 2: Rate 70%, Expo 5% |
7. Nastavte Dvojí výchylky a expo směrovky D/R (DUAL RATE) A EXPO Channel: Rudder Nastavte přepínač: Switch G Nastavte vysoké výchylky: pozice přepínače 0 a 1: Rate 100%, Expo 10% Nastavte nízké výchylky: pozice přepínače Position 2: Rate 70%, Expo 5% |
8. Přejděte zpět do menu FUNCTION LIST |
9. Nastavte Vypnutí motoru Throttle Cut: Přepínač Switch H, Position: -100% |

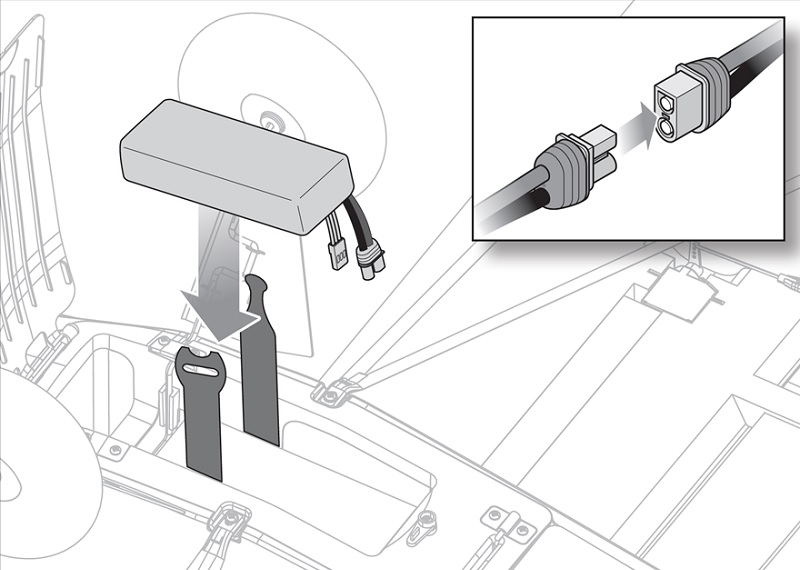

Stáhněte ovladač plynu a trim plynu do polohy minima. Zapněte vysílač a počkejte 5 sekund. Pro důkladné usazení akumulátoru do trupu opatřete akumulátor suchým zipem. Do trupu vložte nabitý akumulátor a zajistěte suchým zipem. Připojte akumulátor k regulátoru (regulátor je nyní aktivován). Aby mohla proběhnout inicializace, postavte model na rovnou hladkou plochu a alespoň 5 sekund s modelem nepohybujte. Regulátor vydá každé dvě sekundy jediný tón, dokud se přijímač inicializuje, pak zazní rychle 3 nebo 4 tóny posloupnost označující počet článků akumulátoru.
Správná poloha těžiště je nezbytná pro bezpečný let. Pokud težiště není v udávané toleranci (např. 62 - 68 mm), proveďte dovážení posunutím pohonné baterie v loži příslušním směrem a znovu proveďte kontrolu.

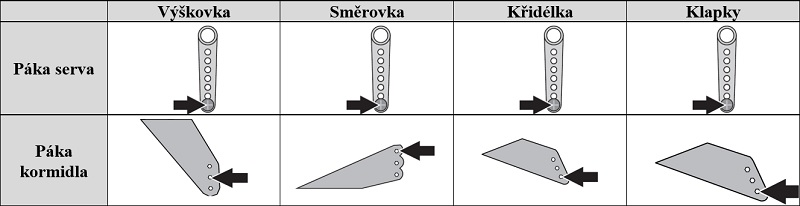

V návodu k modelu bývá obsaženo schéma zapojení táhel ovládacích ploch, které zkontrolujte.

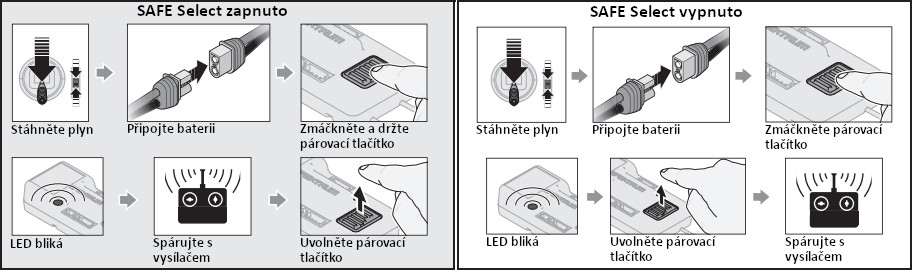

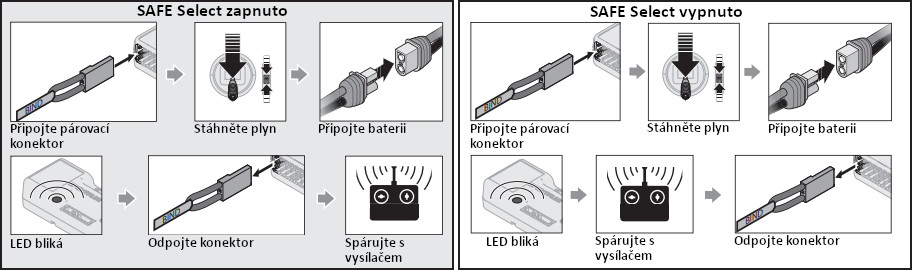

Párování modelu se provádí podle typu modelu buď, vložením párovacího konektoru do přijímače a zapnutím modelu, nebo zmáčknutím párovacího tlačítka na přijímači. (Před párováním se ujistěte, že máte stažený plyn).
Většina začátečnických modelů má kromě funkce AS3X , také funkci SAFE Select.
Více informací o stabilizačních systémech naleznete v našem blogu.
Pokud jste začátečník a naučili jste se model letadla bezpečně ovládat v režimu SAFE, je čas model vyzkoušet plnohodnotně řídit bez asistence systému SAFE. Systém SAFE je možné zapnout a vypnout během letu, takže pokud se v plnohodnotném způsobu řízení dostanete do problémů, stačí systém SAFE zapnout a pokračovat v řízení s asistencí systému SAFE.
Pro zapnutí a vynutí funkce SAFE přepínačem je nutné nejprve přepínač přiřadit a následně provést nastavení v Menu vysílače – Forward Programming:
Model musí být spárován v režimu se zapnutým systémem SAFE. Způsob přiřazení řídícího kanálu vysílače je naznačen na následujícím obrázku.
Upozornění: Neprovádějte tento test s instalovanou vrtulí. Vždy vrtuli před testem odstraňte.
Postavte model na zem. Pohybujte ovladači na vysílači a sledujte, zda reakce modelu odpovídají následujícím obrázkům.

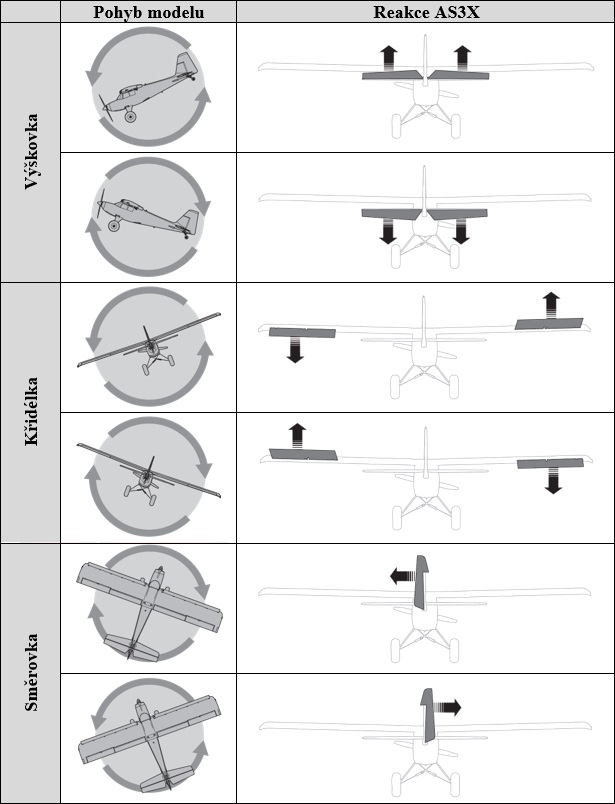

Před prvním letem proveďte kontrolu funkce stabilizace AS3X a SAFE. Dodržujte bezpečnou vzdálenost od pohybujících se částí modelu.
Poznámka: Funkce AS3X jen krátkodobě reaguje proti směru větru, proto serva (ovládací plochy) jen zakmitnou na určitou stranu a vrátí se zpět.
Funkce kontroly dosahu snižuje vysílací výkon vysílače asi o 30 dB (1000x). Na základě toho je pak možné provést kontrolu dosahu na krátkou vzdálenost.
Postup kontroly dosahu
Článek byl vytvořen 2.2.2023. Poslední úprava proběhla 2.2.2023.
