Společnost HorizonHobby nabízí ucelenou řadu produktů Spektrum Smart, které postupně implementuje do modelů svých značek, jakou jsou například RC letadla Eflite, Hangar 9, Hobbyzone, vrtulníky Blade a RC modely aut Arrma a Losi.
Regulátory Spektrum Smart jsou srdcem každého RC modelu. Díky špičkové konstrukci a velmi snadnému zapojení jsou vhodné pro všechny RC modely a všechny uživatele. Regulátory Smart se dělí dle použití na letecké – AVIAN a pro auta – FIRMA.
Regulátory Firma
Hlavní výhody regulátorů Smart
- Samotný regulátor poskytuje informace o teplotě, vstupním napětí, napětí a proudu zdroje BEC.

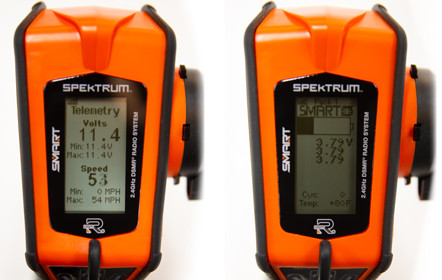

- Regulátor umožňuje přenos vlastní telemetrie, i telemetrie z akumulátoru, do přijímače odkud je poslána až k Vám do vysílače.
- Přenos dat je realizován pomocí nových konektorů IC3 a IC5.
- Není nutná montáž telemetrických čidel.
- Regulátor má přesné údaje o napětí každého článku akumulátoru, nehrozí tak v žádném případě podvybití akumulátoru.
Pro využití všech výhod technologie SMART je nutné mít všechny komponenty SMART. Kompletní grafický přehled přenášené telemetrie naleznete zde.

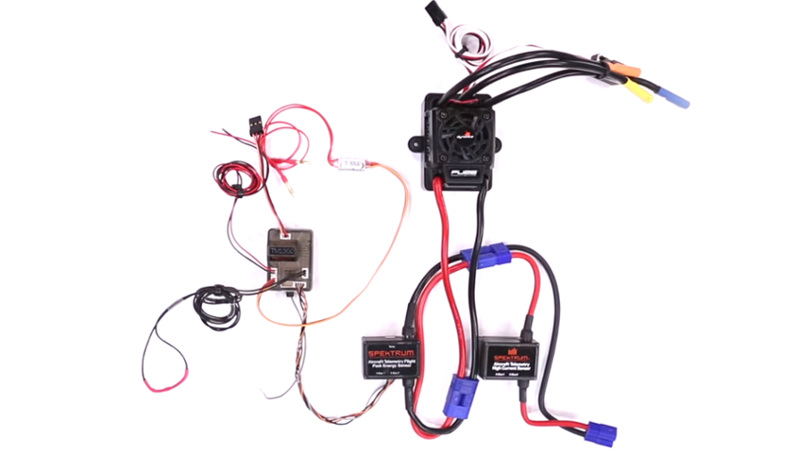

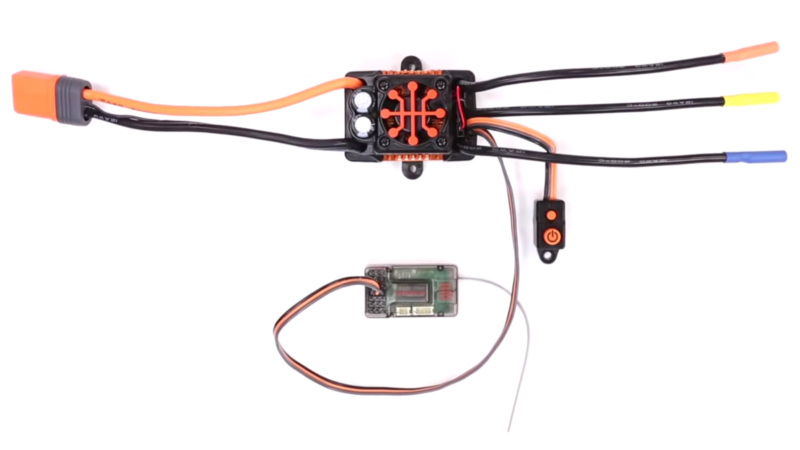

Porovnání klasického zapojení telemetrie a telemetrie se Spektrum Smart
Konstrukce a elektronika

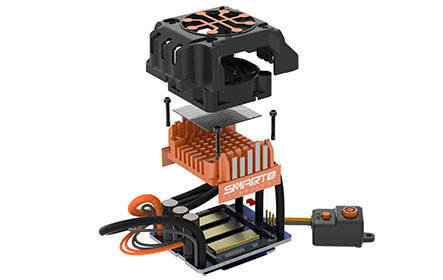

Regulátory Smart si i přes vysokou zatížitelnost uchovali malé rozměry, to je dáno použitím nejmodernějších elektronických součástek v kombinaci s účinnými hliníkovými chladiči osazené ventilátory. Funkce regulátoru zajišťuje výkonný 32bitový procesor ARM M4. Telemetrie je přenášena pomocí protokolu SRXL2. Již samozřejmostí je nadproudová a tepelná ochrana, včetně funkce Failsafe.
Voděodolná konstrukce

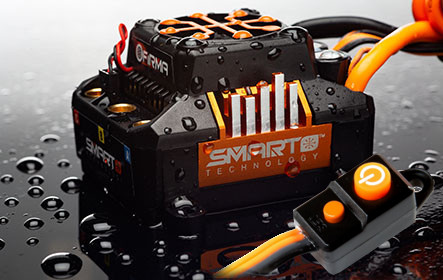

Regulátory Firma určené do RC modelů aut, mají elektroniku zalitou ve speciální hmotě, která zajišťuje ochranu proti vodě a vlhkosti. Voděodolný je také vypínač s tlačítkem SET, který je potaženy pryžovým těsněním.
Více informací o voděodolnosti RC modelů naleznete zde.
Zpětná kompatibilita

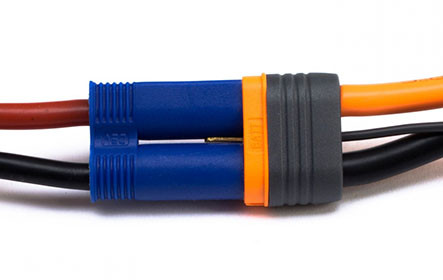

Máte již RC model a potřebujte nějaký komponent? Zvolte Spektrum Smart a buďte připraveni na budoucnost. Komponenty SMART využívají jak nejnovější přenos telemetrie protokolem SRXL2, ale jsou také zpětně kompatibilní s klasickým PWM signálem. Zpětně kompatibilní jsou také nové konektory IC3 a IC5 s klasickými EC3 a EC5.
Nastavení regulátorů
Nastavení regulátorů Firma se provádí tlačítkem set.
Nastavitelné parametry
Jízdní režim
- Vpřed/Brzda: Regulátor podporuje jízdu vpřed a brzdu. Vhodné pro závody.
- Vpřed/Brzda/Zpátečka: Regulátor podporuje jízdu vpřed, brzdu a zpátečku. Vhodné pro běžné ježdění.
- Vpřed/Zpátečka: Regulátor podporuje jízdu vpřed a vzad. V neutrálu je brzda. Používá se pro crawlery.
Síla brzdy v neutrálu
Určuje sílu brzdy, pokud je ovladač plynu v neutrálu.
Vypínací napětí
Určuje úroveň vypínací napětí. Volba Vypnuto se používá u NiMH akumulátorů.
Akcelerace
Určuje maximální možný výkon motoru. Pokud model provozujete na površích s malou adhezí, je lepší pro zamezení prokluzu kol nastavit menší hodnotu akcelerace. Vyšší hodnota znamená vyšší akceleraci.
Max. síla brzdy
Určujme maximální sílu brzdy.
Max. síla zpátečky
Určujme maximální rychlost zpátečky.
Počáteční síla brzdy
Nastavuje minimální brzdný výkon (pokud je aktivována brzda). Výchozí hodnota je rovna hodnotě brzdy (stanovená na základě pozice ovladače plynu). Vysoká hodnota může při aktivaci brzdy zablokovat kola.
Šířka neutrálu
Určuje šířku neutrálu, čím je hodnota větší, tím je regulátor více necitlivý v okolí neutrálu.
Časování
Určuje velikost zátěžného úhlu, při které pracuje motor. Vyšší hodnota znamená vyšší dosažitelný výkon, avšak při značném snížení účinnosti (vyšší proudový odběr, vyšší tepelné ztráty v motoru i regulátoru).
Smysl otáčení
Určuje smysl otáčení motoru.
- CCW: Proti směru hodinových ručiček
- CW: Po směru hodinových ručiček
Napětí BEC
Určuje výstupní napětí obvodu BEC.
Články LiPo
Určuje způsob výpočtu napětí LiPo akumulátoru. Pokud je zvoleno Auto, pak se počet článků určí výpočtem na základě naměřené hodnoty napětí připojeného akumulátorů. Jinak lze nastavit fixní počet článků.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 1.Jízdní režim | Vpřed, brzda | Vpřed, zpátečka, brzda | Vpřed, zpátečka | ||||||
| 2.Síla brzdy v neutrálu | 0% | 5% | 10% | 20% | 40% | 60% | 80% | 100% | |
| 3.Vypínací napětí | Vypnuto | 2,6V/čl | 2,8V/čl | 3,0V/čl | 3,2V/čl. | 3,4V/čl | |||
| 4.Akcelerace | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 5.Max. síla brzdy | 25% | 50% | 75% | 100% | Vypnuto | ||||
| 6.Max. síla zpátečky | 25% | 50% | 75% | 100% | |||||
| 7.Počáteční síla brzdy | =síla brzdy | 0% | 20% | 40% | |||||
| 8.Šířka neutrálu | 6% | 9% | 12% | ||||||
| 9.Časování | 0,0° | 3,75° | 7,5° | 11,25° | 15,0° | 18,75° | 22,5° | 26,25° | |
| 10.Smysl otáčení | CCW | CW | |||||||
| 11.Články LiPo | Auto | 2 | 3 | 4 | 5 | 6 |
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1.Jízdní režim | Vpřed, brzda | Vpřed, zpátečka, brzda | ||||
| 2.Smysl otáčení | CCW | CW | ||||
| 3.Články LiPo | Auto | 3 | 4 | 5 | 6 | 8 |
| 4.Vypínací napětí | Velké | Střední | Malé | |||
| 5.Napětí BEC | 6,0V | 8,4V | ||||
| 6.Max síla brzdy | 25% | 50% | 75% | 100% | ||
| 7.Max síla zpátečky | 25% | 50% | ||||
| 8.Akcelerace | 1 | 2 | 3 | 4 | 5 | |
| 9.Časování | 0,0 | 3,75 | 7,5 | 11,25 | 15,0 |
Programátor regulátorů

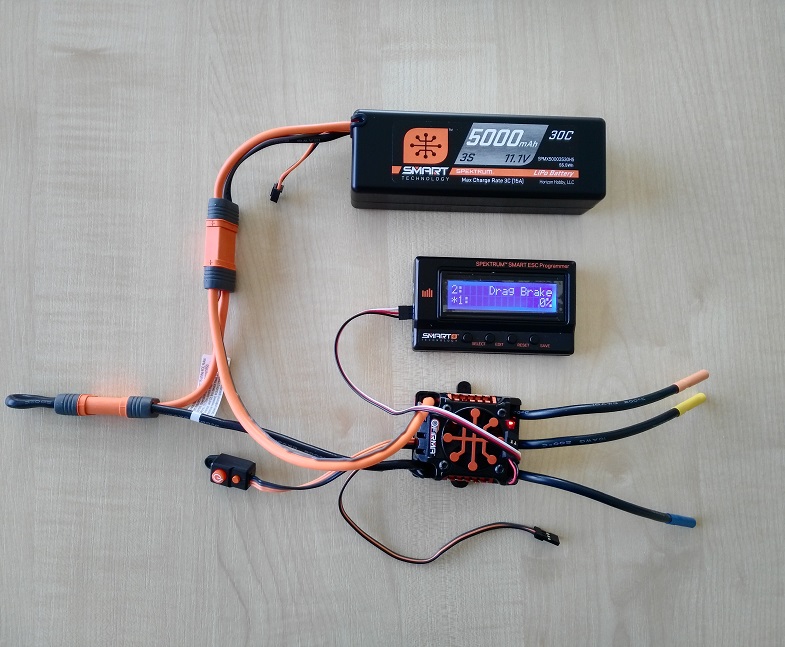

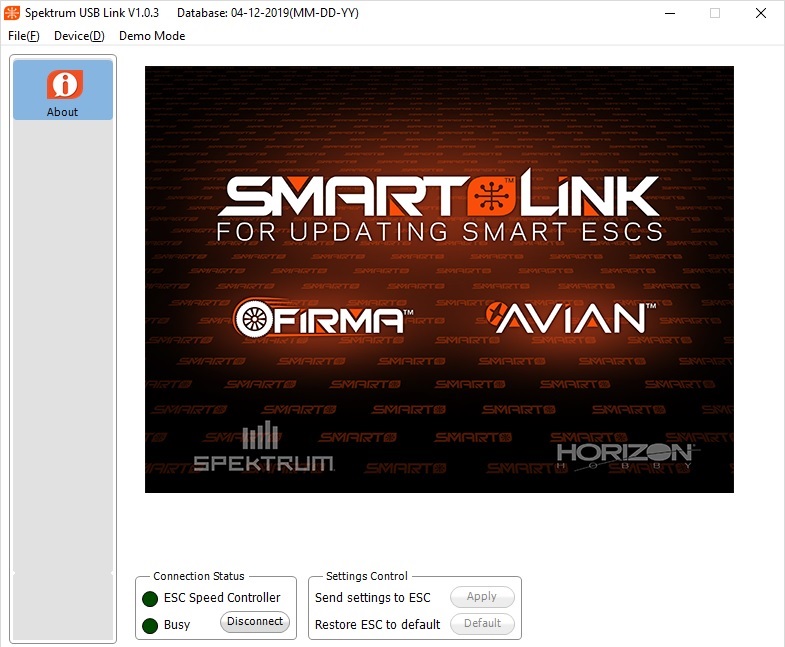

Regulátor lze také pohodlně nastavit pomocí programátoru Smart s displejem. Programovací box je také možné připojit pomocí USB k počítači a veškerá nastavení provést v přehledné aplikaci SMART LINK.
Programátor se připojí do konektoru ventilátoru.
Přehled a parametry regulátorů Firma
| Objednací č. | SPMXSE1130 | SPMXSE1150 | SPMXSE1160 | SPMXSE1040RX |
| Název | Firma 130A SMART | Firma 150A SMART | Firma 160A SMART | Firma 40A SMART 2v1 ESC, RX |
| Proud trvale | 130A | 150A | 160A | 40A |
| Proud špičkově | 760A | 950A | 1050A | 180A |
| Motor | Střídavý | Střídavý | Střídavý | Stejnosměrný |
| Typ | Bezsenzorový | Bezsenzorový | Bezsenzorový | - |
| Napájení | 2S - 4S LiPo | 3S - 6S LiPo | 3S - 8S LiPo | 2S - 3S LiPo, 5 - 9 čl. NiMH |
| BEC napětí / proud | 6V, 4A | 6V, 4A | 6V, 8.4V, 5A | 6V, 3A |
| BEC | Lineární | Lineární | Spínaný | Spínaný |
| Rozměry | 57x37x38mm | 58x47.5x38.5mm | 70x55x44mm | 20.5x54x33.5mm |
| Hmotnost | 80g | 238g | 280g | 68g |
| Konektor | IC5 | 2x IC5 | 2x IC5 | IC3 |
| Kabely baterie | 160mm, 12AWG | 195mm, 10AWG | 190mm, 10AWG | 100mm, 14AWG |
| Konektor motoru | 4mm - dutinky | 6.5mm - dutinky | 6.5mm - dutinky | 3.5mm - dutinky |
| Kabely motor | 150mm, 12AWG | 150mm, 10AWG | - | - |
| Konstrukce | Plastové pouzdro / hliníkový chladič | Plastové pouzdro / hliníkový chladič | Plastové pouzdro / hliníkový chladič | Plastové pouzdro |
| Větrák | Ano | Ano | Ano | Ano |
| Programovací port / kabel | 3-pinový port | 3-pinový port | 3-pinový port | 3-pinový port |
| Možnost nastavení | Tlačítko Set, Smart programátor / Smart Link | Tlačítko Set, Smart programátor / Smart Link | Tlačítko Set, Smart programátor / Smart Link | Smart programátor / Smart Link |
| Protokol | Obousměrný SRXL2, PWM | Obousměrný SRXL2, PWM | Obousměrný SRXL2, PWM | - |
| Telemetrie akumulátoru | Ano - Smart akumulátor | Ano - Smart akumulátor | Ano - Smart akumulátor | Ano - Smart akumulátor |
| Telemetrie regulátoru | Podporováno | Podporováno | Podporováno | Podporováno |
| Voděodolnost | Ano | Ano | Ano | Ano |
| Režimy | Plyn/Zpátečka/Brzda, Plyn/Brzda, Plyn/Zpátečka | Plyn/Zpátečka/Brzda, Plyn/Brzda, Plyn/Zpátečka | Plyn/Zpátečka/Brzda, Plyn/Brzda, Plyn/Zpátečka | Plyn/Zpátečka/Brzda, Plyn/Brzda, Plyn/Zpátečka |
| Vypínač on/off | Ano | Ano | Ano | Ano |
| Tlačítko Set | Ano | Ano | Ano | Ano |
| Ochrana proti podvybití | Ano | Ano | Ano | Ano |
| Proudová ochrana | Ano | Ano | Ano | Ano |
| Failsafe | Ano | Ano | Ano | Ano |
| Teplotní ochrana | Ano | Ano | Ano | Ano |
